제품 상세 정보:
|
| 제품 이름: | 금속 강철 정원 안전 Palisde 펜스 기계 롤 성형 기계 | 기계 속도는: | 4-6m/min |
|---|---|---|---|
| 기계 다이멘션: | 7.5mx1.8mx1.4m | 드리븐식: | 체인 또는 기어 박스 |
| 제어 시스템: | PLC | 보증: | 2년 |
| 사용 시간: | 10년 이상 | ||
| 강조하다: | 기계를 형성하는 C 채널 목록,기계를 형성하는 강철 구조 목록 |
||
금속 강철 정원 Safty Palisde 울타리 기계 롤 형성 기계
작업 흐름
듀코일러 ---- 평준화 ---- 가이드 ---- 롤 포밍 ---- 길이를 잘라 ---- 출력 테이블 ---- 압력 기계
듀코일러
내부 지름: Φ508 mm
외부 지름: 1500mm
최대 부하량: 5000kg
롤 포밍 머신
| 항목 | 매개 변수 세부사항 | ||||||
| 가공자재 | GI 및 블랙 코일 | ||||||
| 재료 두께 | 1-3mm (표준), 3-5mm (자격화) | ||||||
| 기계 프레임 | 360#H 강철, 대각선 용접, 평준화 기기 측정을 채택 최종 프레임이 높은 정밀도를 보장하기 위해 | ||||||
| 기계 사이딩 패널 |
|
||||||
| 포밍 스테이션 | 13~18개의 스테이션 (물질 두께에 따라) | ||||||
| 롤러 기계 |
고품질의 Gcr15 가조제철 (류류 재료), 0.05mm 두께의 단단한 완화 및 단단한 크롬화 |
||||||
| 기계 셰프트 | φ80-90mm 고 경비 No.45 강철 처리 후, | ||||||
| 기계 간격장치 | 고정도 및 철전자 절단용 CNC 톱닝 | ||||||
| 기계용 베어링 | 중국 헤어빈 라이어링 또는 SKF 국제 라이어링 (선택) | ||||||
| 운전 시스템 | 2인치 체인 또는 기어박스 (선택) | ||||||
| 기계의 전력 | 7크기와 두께에 따라 5kw-22kw | ||||||
| 기계 작동 속도 | 펀칭 없이: 8~12m/min 또는 10~30m/min (선택) | ||||||
| 기계 시험 방법 | 기계 설치 후, 우리는 그것을 직접 테스트, 프로필 도면과 비교, 차이점은 0.5mm에서 제어 |
펀칭 장치
| 항목 | 매개 변수 세부사항 |
| 프레임 처리 | 전체 평준화 표면은 굴착 기계로 만들어집니다. |
| 곰팡이 재료 | Cr12mov |
| 곰팡이 가공 | 선 전극 절단 곰팡이 모양, 그것은 압력을 절약 할 것입니다 |
| 구멍 크기 | 당신의 요청에 따라 |
| 구멍 번호 | 당신의 요청에 따라 |
| 압력 | 20Mpa |
절단장치
| 종류 |
알갱이 절단 |
| 블레이드 재료 | Cr12mov 소화 및 밀링 |
| 프레임 처리 |
전체 하부 프레임은 높은 정밀도를 위해 밀링 |
| 잎 가공 | 와이어 전극 절단, 하지만 최종 제품은 절단 후 깨끗합니다, |
| 작업 | 수압형 |
스택어
| 종류 |
사용 설명서 |
오토(선택) |
| 길이 | 2개, 길이 조절 | 필요에 따라 |
PLC
| 주요 항목 | 매개 변수 세부사항 |
| PLC |
델타 (Delta) 또는 요청에 따라 |
| 인버터 | 중국 브랜드 (표준) 또는 귀하의 요청에 따라 |
| 터치 화면 | Mcgs (표준) 또는 귀하의 요청에 따라 |
| 인코더 | 중국 브랜드 (표준) 또는 귀하의 요청에 따라 |
| 전압/HZ/단계 | 380v/50-60hz 3단계 |
수압 펌프
| 주요 항목 | 매개 변수 세부사항 |
| 모터 |
3kw 중국 브랜드 또는 귀하의 요청에 따라 |
| 펌프 | 중국 브랜드 또는 귀하의 요청에 따라 |
| 소레노이드 밸브 | 중국 브랜드 또는 귀하의 요청에 따라 |
| 냉각 시스템 |
냉각 팬 |

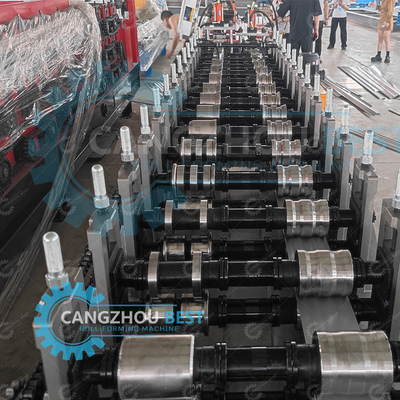

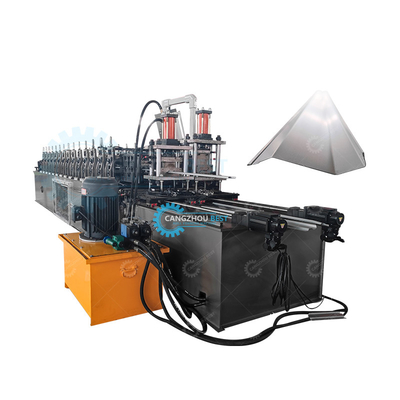

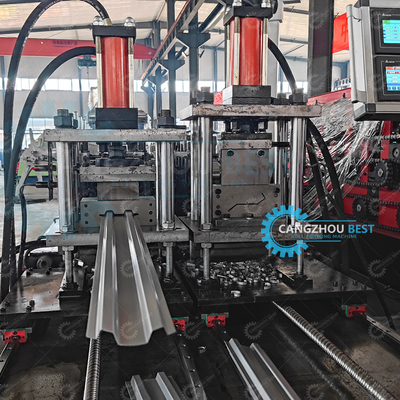

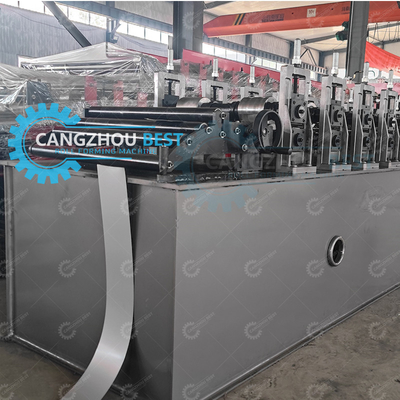

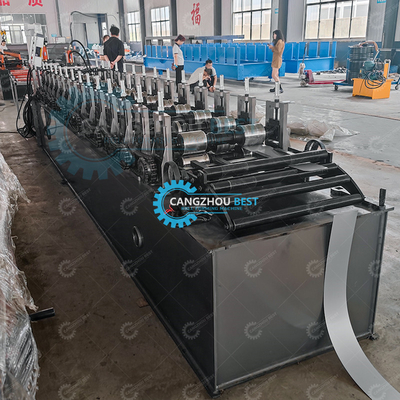

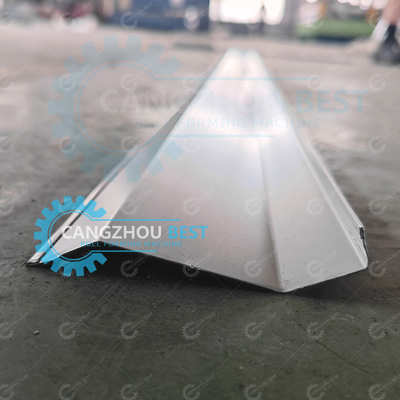

기계 사진
담당자: Mr. Arno Hao
전화 번호: +8618717894416
