非洲流行钢型材彩钢PPGI K型落水管成型机

아프리카 인기 강철 프로파일 컬러 강철 PPGI K 거터 제작 롤 포밍 머신

K 거터 제작 롤 포밍 머신 적용

롤 성형 제품은 전통적인 PPC 파이프보다 내구성이 뛰어나고 노화가 쉽지 않습니다.

프로젝트를 더욱 통합하고 모든 프로젝트의 이미지를 향상시키는 데 도움이 될 것입니다.

배수관 벤딩 머신은 롤 성형 파이프를 구부려 배수관과 엘보우 파이프를 연결하는 데 사용됩니다.

K 거터 제작 롤 포밍 머신 작업 흐름

디코일러----피딩----롤 포밍----길이 절단----출력 테이블

K 거터 제작 롤 포밍 머신 구성 요소

K 거터 제작 롤 포밍 머신 기술 데이터

1). 디코일러
디코일러 유형: 수동 디코일러
수동 확장
수동 디코일링
중량 용량: 3톤

2). 피딩 장치
기능: 코일 헤드를 풀고 성형기로 공급하는 데 사용됩니다.

3). 롤 포머
주요 주축 직경: ￠76mm
성형 롤러 스탠드: 15 그룹
주축 재질: 1급 45# 강철, 열처리 및 담금질
롤러 재질: 고급 45# 강철, 담금질 및 열처리 공정, 표면 0.05mm 경질 크롬 도금.
성형 속도: 0-15 m/min
구동 유형: 체인 구동
체인 재질: 45# 강철.
기계 프레임 스탠드: 용접 구조 강철
기계 베이스: 36# H형 강철
프레임 강철 두께: S18mm

주요 동력: 5.5KW

4) 절단 장치 및 유압 스테이션
절단 유형: 유압 절단
유압 동력: 약 4Kw

유압 블레이드 및 커터 재질: C r12 Mov, 담금질 공정
절단 길이 허용 오차: +/- 2mm

5). 전기 시스템
전압: 380V, 3상 50Hz
PLC 전기 제어 시스템: 일본 PLC 보드
인코더 주파수 제어 시스템: 브랜드
터치 스크린: 브랜드
트랜스듀서: ABB
PLC 제어 보드 크기: 700mm(L)x1000mm(H)x300mm(W)

6). 지지 테이블
간단한 비동력 지지 테이블
절단 후 프로파일을 지지하기 위해

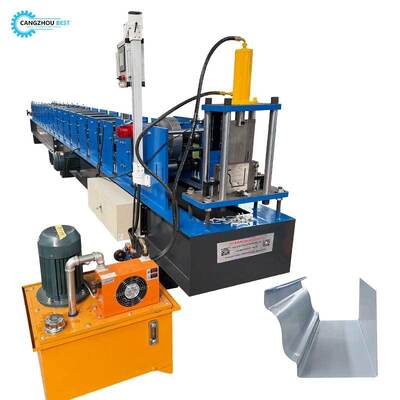

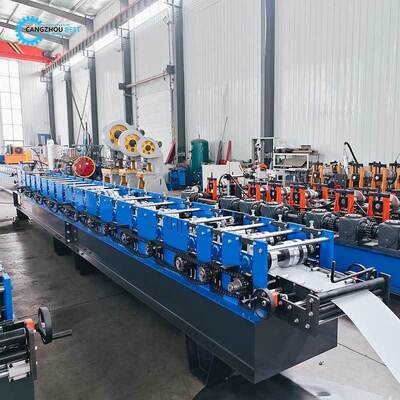

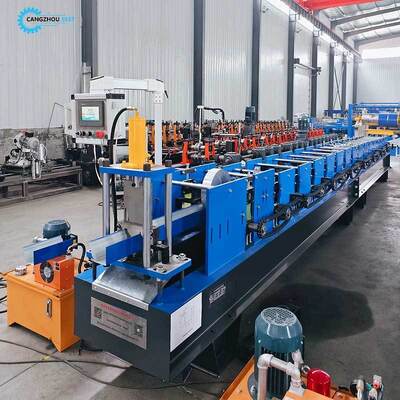

기계 사진
