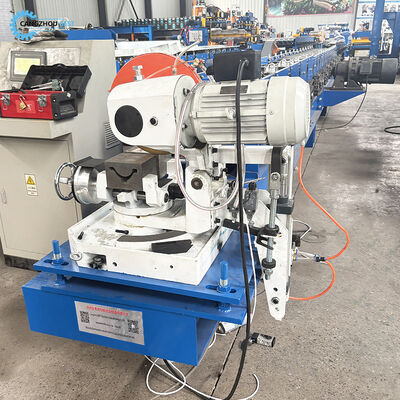

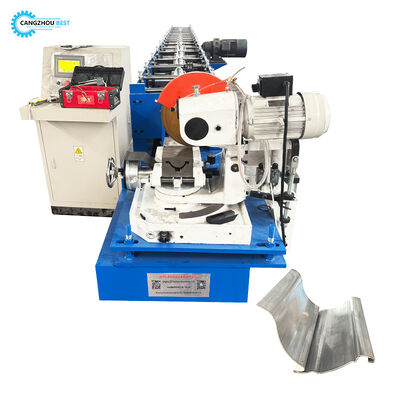

맞춤형 톱 절단 스테인리스 스틸 굴뚝 롤 형성 기계

맞춤형 톱 절단 스테인리스 스틸 굴뚝 롤 형성 기계

스테인리스 스틸 굴뚝 롤 형성 기계 응용

롤 모양의 제품은 전통적인 ppc 파이프보다 내구성이 높으며 노화하기가 쉽지 않습니다.
프로젝트가 더 통합되고 전체 프로젝트의 이미지를 향상시키는 데 도움이 될 것입니다.
배수 파이프 굽기 기계는 배수 파이프와 팔꿈치 파이프를 연결하기 위해 롤 모양의 파이프를 굽기 위해 사용됩니다.

스테인리스 스틸 굴뚝 롤 형성 기계 작업 흐름
듀코일러----보급----롤 포밍----길이에 잘라----출력 테이블

스테인리스 스틸 굴뚝 롤 형성 기계 기계 부품

스테인리스 스틸 굴뚝 롤 포밍 기계 기술 데이터

1) 듀코일러
듀콜러 타입: 수동 듀콜러
수동 확장
무연속 굽기
무게 용량:3톤

2) 공급 장치
기능: 코일 헤드를 풀고 형성 기계에 공급하는 데 사용됩니다.

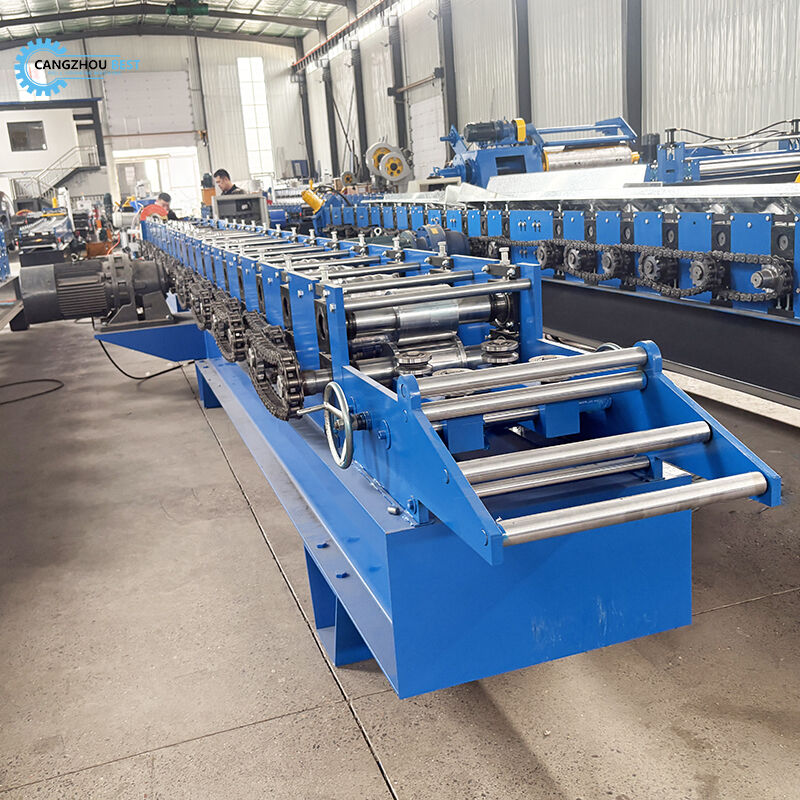

3) 롤 전
주 주축 지름: ¢76mm
롤러 스탠드: 15 그룹
주축 재료: 1등급 45#제철, 가열 및 진압
롤러 재료: 고품질 45# 스틸, 켜지고 가열 된 과정, 0.05mm 단단한 크롬으로 표면.
형성 속도: 0-15m/min
다이브 타입: 변속 체인
체인 재료: 45# 스틸
기계 프레임 스탠드: 용접 된 구조용 철
기계 기지: 36# H 모양의 강철
Fame 스틸 두께: S18mm

주전력 5.5KW

4) 절단 장치 및 수압 역
절단 유형: 수압 절단
수압 전력: 약 4Kw

수압 블레이드 및 절단 재료: C r12 Mov, 진압 과정
절단 길이 허용: +/- 2mm

5) 전기 시스템
전압: 380V, 3단계 50Hz
PLC 전기 제어 시스템: 일본 PLC 보드
에코더 주파수 제어 시스템: 브랜드
터치 화면: 브랜드
변환기: ABB
PLC 제어판 크기: 700mm ((L) x 1000mm ((H) x 300mm ((W)

6) 지원 테이블
단순 비전력 지원 테이블
절단 후 프로필을 지지하기 위해
