제품 상세 정보:
|
| 제품명: | 하나의 기계에서 자동 스냅 잠금 자동 잠금 다른 폭 | 롤러 소재: | 45#스틸 |
|---|---|---|---|
| 기계 동력: | 3kw | 구동 시스템: | 체인 또는 기어 박스 |
| 절단 유형: | 유압 | 보증: | 2년 |
| 생활 시간: | 10년 이상 | ||
| 강조하다: | 자동 스냅 잠금 지붕기,셀프록 롤 성형기,다바다 지붕판 기계 |
||
작업 흐름
디코일러------피딩------롤 포밍------길이 절단-----출력 테이블
기계 부품
| 번호 | 이름 | 수량 |
| 1. | 디코일러 | 1 세트 |
| 2. | 롤 포밍 기계 | 1 세트 |
| 3. | 유압 절단 장치 | 1 세트 |
| 4. | PLC 제어 상자 | 1 세트 |
| 5. | 유압 펌프 | 1 세트 |
| 6. | 출력 테이블 | 1 세트 |
디코일러
| 유형 | 수동 유형(표준) | 유압 유형(옵션) |
| 사진 | |
|
| 너비 | 1250mm | 1500mm |
| 용량 | 최대 5톤 | 5-15톤 |
| 내경 | φ508-610mm | φ508-610mm |
| 외경 | φ1500mm | φ1800mm |
롤 포밍
| 항목 | 매개변수 세부 정보 | ||||||||
| 가공 재료 | GI 및 PPGI | ||||||||
| 재료 두께 | 0.25-0.8mm | ||||||||
| 기계 프레임 | 360#H 강철, 대각선 용접, 수평계 측정으로 고정밀 최종 프레임 보장 | ||||||||
| 기계 사이딩 패널 |
|
||||||||
| 성형 스테이션 | 16 스테이션(프로파일에 따라 다름) | ||||||||
| 기계 롤러 |
고급 No.45 단조강, 두께 0.05mm의 하드 크롬 도금 |
||||||||
| 기계 샤프트 | 처리 후 φ70mm 고품질 No.45 강철 | ||||||||
| 기계 스페이서 | 고정밀 CNC 선반 | ||||||||
| 기계 베어링 | 중국 하얼빈 베어링 또는 SKF 국제 베어링(옵션) | ||||||||
| 구동 시스템 | 1인치 체인 또는 기어 박스(옵션) | ||||||||
| 기계 동력 | 3kw-11kw(프로파일에 따라 다름) | ||||||||
| 기계 작업 속도 | 8-12m/분 또는 10-30m/분(옵션) | ||||||||
| 기계 조정 유형 | 기계 설치 후 자체 테스트를 수행하고 프로파일 도면과 비교하면 차이가 0.5mm 이내로 제어됩니다. |
절단
| 유형 |
베어링 슬라이딩 유형 |
| 블레이드 재질 | Cr12mov 담금질 및 연삭 |
| 블레이드 가공 | 와이어 전극 절단, 그러나 상단 블레이드는 직선일 수 없습니다. 이것이 기술입니다. |
| 작업 | 유압 유형 |
스태커
| 유형 |
수동 |
|
| 길이 | 1.5m-2m | 6m 또는 12m |
PLC
| 주요 항목 | 매개변수 세부 정보 |
| PLC |
Delta(표준) 또는 요청에 따라 |
| 인버터 | 중국 브랜드(표준) 또는 요청에 따라 |
| 터치 스크린 | Mcgs(표준) 또는 요청에 따라 |
| 인코더 | 중국 브랜드(표준) 또는 요청에 따라 |
| 전압/Hz/위상 | 380v/50-60hz/3상 |
유압 펌프
| 주요 항목 | 매개변수 세부 정보 |
| 모터 |
3kw 중국 브랜드 또는 요청에 따라 |
| 펌프 | 중국 브랜드 또는 요청에 따라 |
| 솔레노이드 밸브 | 중국 브랜드 또는 요청에 따라 |
| 냉각 시스템 |
냉각 팬 |

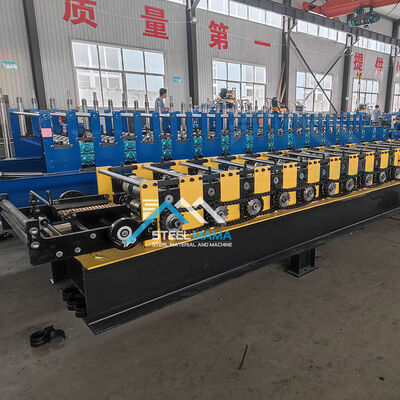

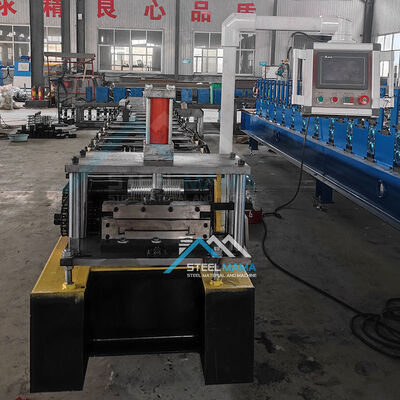

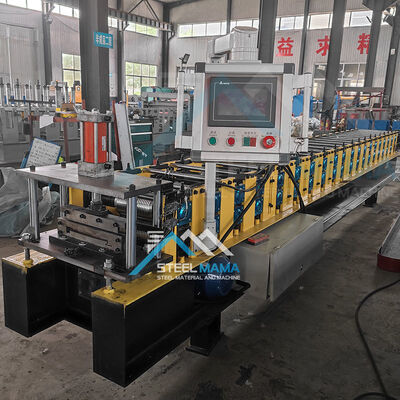

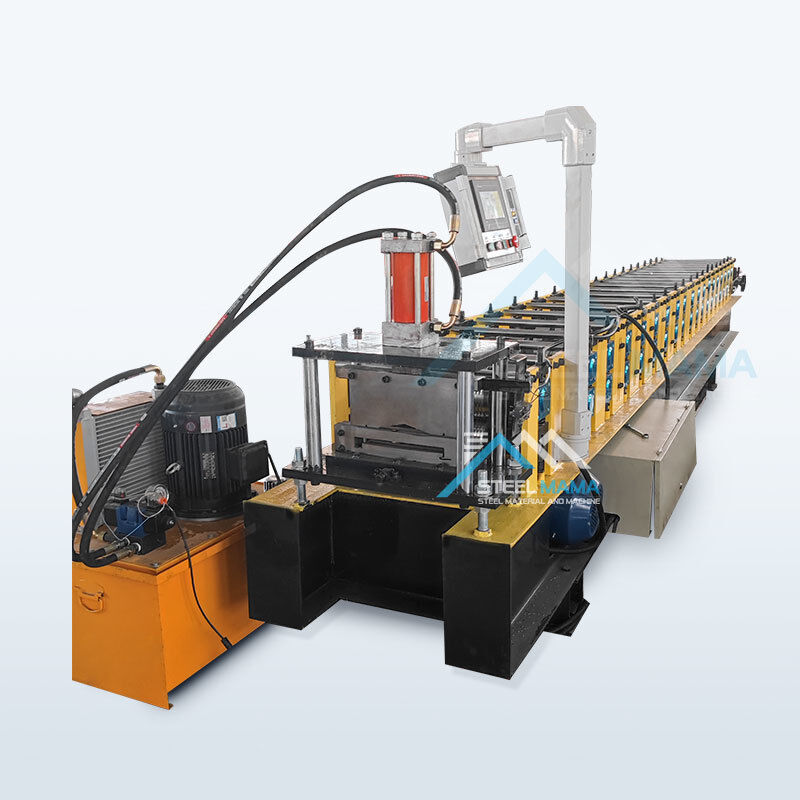

기계 사진
