제품 상세 정보:
|
| 제품명: | Automaitc 생산 라인 스냅 잠금 롤 성형 기계 | 롤러 소재: | 45#스틸 |
|---|---|---|---|
| 기계 동력: | 3kw | 구동 시스템: | 체인 또는 기어 박스 |
| 절단 유형: | 유압 | 보증: | 2년 |
| 생활 시간: | 10년 이상 | ||
| 강조하다: | 自動スナップロックロール成形機,보증이 있는 지붕 시트 롤 성형 기계,産業用スナップロック金属成形装置 |
||
작업 흐름
듀코일러 ---- 먹이 ---- 롤 포밍 ---- 길이를 잘라 ---- 출력 테이블
기계 부품
| - 아니 | 이름 | Qty |
| 1. | 원통제 | 1 세트 |
| 2. | 롤 포밍 머신 | 1 세트 |
| 3. | 수압 절단장치 | 1 세트 |
| 4. | PLC 제어 상자 | 1 세트 |
| 5. | 수압 펌프 | 1 세트 |
| 6. | 출력 테이블 | 1 세트 |
듀코일러
| 종류 | 수동 타입 (표준) | 수압형(선택) |
| 사진 | |
|
| 너비 | 1250mm | 1500mm |
| 용량 | 최대 5톤 | 5~15톤 |
| 내부 지름 | φ508-610mm | φ508-610mm |
| 외부 지름 | φ1500mm | φ1800mm |
롤 포밍
| 항목 | 매개 변수 세부사항 | ||||||||
| 가공자재 | 지명 및 PPGI | ||||||||
| 재료 두께 | 0.25-0.8mm | ||||||||
| 기계 프레임 | 360 # H 강철, 대각선 용접, 평준화 도구 측정을 채택 최종 프레임이 높은 정밀도를 보장하기 위해 | ||||||||
| 기계 사이딩 패널 |
|
||||||||
| 포밍 스테이션 | 16개의 역 (프로필에 따라) | ||||||||
| 롤러 기계 |
고품질 제45호 도장철,0.05mm 두께의 단단한 크로밍 |
||||||||
| 기계 셰프트 | φ70mm 고 경비 No.45 강철 처리 후, | ||||||||
| 기계 간격장치 | 고정도 CNC 라딩 | ||||||||
| 기계용 베어링 | 중국 헤어빈 라이어링 또는 SKF 국제 라이어링 (선택) | ||||||||
| 운전 시스템 | 1인치 체인 또는 기어박스 (선택) | ||||||||
| 기계의 전력 | 3kw-11kw ((프로필에 따라) | ||||||||
| 기계 작동 속도 | 8-12m/min 또는 10-30m/min (선택) | ||||||||
| 기계 조절형 | 기계 설치 후, 우리는 그것을 직접 테스트, 프로필 도면과 비교, 차이점은 0.5mm에서 제어 |
절단
| 종류 |
굴착형 베어링 |
| 블레이드 재료 | Cr12mov 소화 및 밀링 |
| 잎 가공 | 와이어 전극 절단, 하지만 상단 발드 직선 될 수 없습니다. 이것은 기술입니다 |
| 작업 | 수압형 |
스택어
| 종류 |
사용 설명서 |
|
| 길이 | 1.5m-2m | 6m 또는 12m |
PLC
| 주요 항목 | 매개 변수 세부사항 |
| PLC |
델타 (Delta) 또는 요청에 따라 |
| 인버터 | 중국 브랜드 (표준) 또는 귀하의 요청에 따라 |
| 터치 화면 | Mcgs (표준) 또는 귀하의 요청에 따라 |
| 인코더 | 중국 브랜드 (표준) 또는 귀하의 요청에 따라 |
| 전압/HZ/단계 | 380v/50-60hz 3단계 |
수압 펌프
| 주요 항목 | 매개 변수 세부사항 |
| 모터 |
3kw 중국 브랜드 또는 귀하의 요청에 따라 |
| 펌프 | 중국 브랜드 또는 귀하의 요청에 따라 |
| 소레노이드 밸브 | 중국 브랜드 또는 귀하의 요청에 따라 |
| 냉각 시스템 |
냉각 팬 |

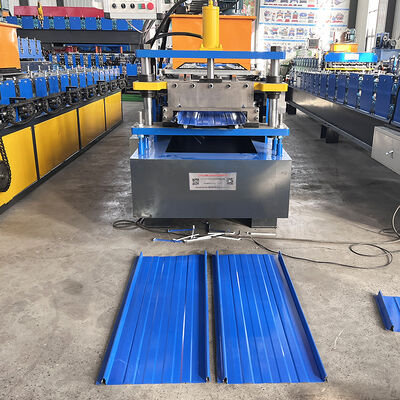

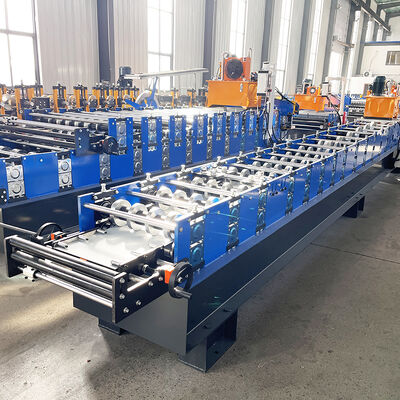

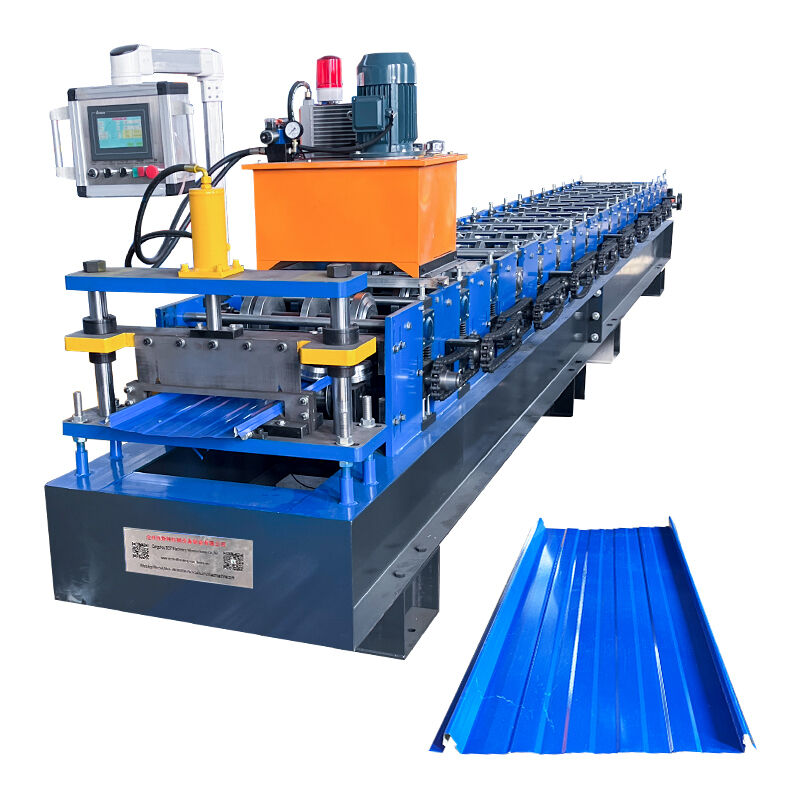

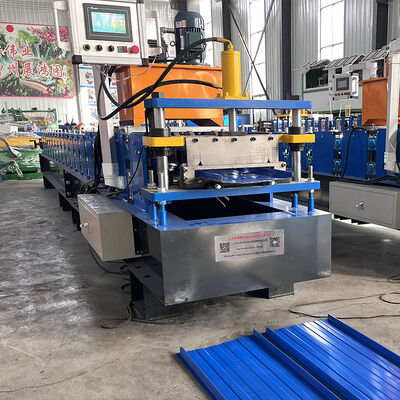

기계 사진
