제품 상세 정보:
|
| 이름: | 강철 구조를위한 높은 갈비 데크 바닥 시트 롤 형성 기계 | 컨테이너를 필요로 하세요: | 1x40GP |
|---|---|---|---|
| 전압: | 380v | 생산용량: | 6-8m/min |
| 주요 판매점: | 조작 이 쉽다 | 오르그인의 장소 :: | 허베이, 중국 |
| 커터 재료: | Cr12 주형강 | 무게: | 11T |
| 원료: | 진료 | 두께(MM): | 0.8-1.2 |
| 강조하다: | 스틸 프로필 데크 형성 기계,세르보 모터 롤 포밍 머신,바닥 데크 롤 성형 장비 |
||
1. 바닥 데킹 롤 형성 라인의 특징: 바닥 롤 폼링 라인을 통해 생산 된 금속 덱은 큰 파장과 높은 강도를 가지고 있습니다. 그것은 콘크리트에 잘 붙어 있습니다. 높은 건물에 사용, 그것은 단지 철 폼 판을 절약하지 않습니다,하지만 또한 층의 무게를 줄입니다같은 운반 용량으로 철강을 절약하고 그에 따라 투자를 줄일 수 있습니다. 우리는 또한 맞춤형 기계를 공급할 수 있습니다.
2M기술 파라미터:
| 부품 세부 정보 | 항목 이름 | 사양 |
| 소재 | 원료 | 진열제철 |
| 두께 | 00.8-1.2mm | |
| 기계 | 롤러 스테이션 | 20 또는 고객의 그림에 따라 |
| 셰프트 지름 | 95mm | |
| 셰프트 재료 | 45# 스틸, 크롬 0.05mm | |
| 롤러 재료의 강도 30-40 HRC | G크로 15 | |
| 기계 크기 | 약 15×2×1.3m | |
| 기계 무게 | 약 15톤 | |
| 기계 색상 | 고객 요청에 따라 | |
| 작업 속도 | 8~20m/min | |
| 절단기 | 단단함 | 50-65 HRC |
| 용도 절단 | ± 1mm | |
| 소재 | CR 12 | |
| 수술 | 수압 절단 | |
| 힘 | 운전방법 | 2인치 사슬 |
| 주전력 | 11 kw * 2 | |
| 펌프 전력 | 4kw | |
| 전압 |
380v/50HZ, 3P 또는 사용자 정의 고객의 요청에 따라 |
|
| 제어 시스템 | PLC 브랜드 | 티웨이에서 만든 델타 |
| 화면 | 터치 스크린 | |
| 언어 | 중국어와 영어 또는 고객의 필요에 따라 언어를 추가 | |
| 듀코일러 | 운영 | 사용 설명서 |
| 중량량 | 5톤 | |
| 가격 | 무료 선물 | |
| 수신 테이블 | 운영 | 사용 설명서 |
| 길이 | 3m | |
| 가격 | 무료 선물 |
| 기계 부품: | ||
| 듀코일러 | 1 세트 | |
| 공급 및 안내 장치 | 1 세트 | |
| 압력 시스템 | 1 세트 | |
| 주 롤 폼 머신 | 1 세트 | |
| 절단장치 | 1 세트 | |
| 수압 절단 시스템 | 1 세트 | |
| PLC 제어 시스템 | 1 세트 | |
| 테이블이 다 끝났어 | 1 세트 | |
|
프로세스 흐름:
디코일러 - 공급 및 안내 - 압축 - 롤 형성 - 수압 절단 |
||
3기계 세부 정보:
1크기: 1700mm*1000mm*800mm
2공급의 너비: 1300mm
3코일 내부 지름: 480mm에서 480mm까지570mm
4최대 스킬 무게: 5000kg
5확장 및 전투 모드: 내부 확장 및 전투 수동
6먹이는 방법: 수동
7- 롤이 없는 금속 보상기: 포함, 모든 생산 속도에서 균일한 공급을 보장;
8색상: 파란색 (또는 고객의 요청에 따라 기본)
9양: 1개
먹이는:
1정형형 롤러의 중앙 및 평평화에 들어가는 스트립의 옆 이동을 방지하기에 충분한 길이.
2공급 유형: 조절 가능1프로필의 재료: Q195, Q235, GI 또는 색상의 강철
2두께 범위: 0.5-1.2mm
3주요 모터 전력: 11kwx2, AC 모터, 주요 기계 내부의 모터 (브랜드: 중국 Guomao) (최종 설계에 따라)
4기계 전압, 주파수, 단계: 380 V, 50 Hz, 3Phase
5롤 스테이션: 30개의 스테이션 (최종 설계에 따라)
6롤러 재료: ASTM1045 크롬화 표면
7셰프트 지름: ¢85mm 소재: SAE1045 소화 및 완화
8롤 폼링 속도: 15m/min 이상
9변속기: 연쇄, 1인치, 이중 선

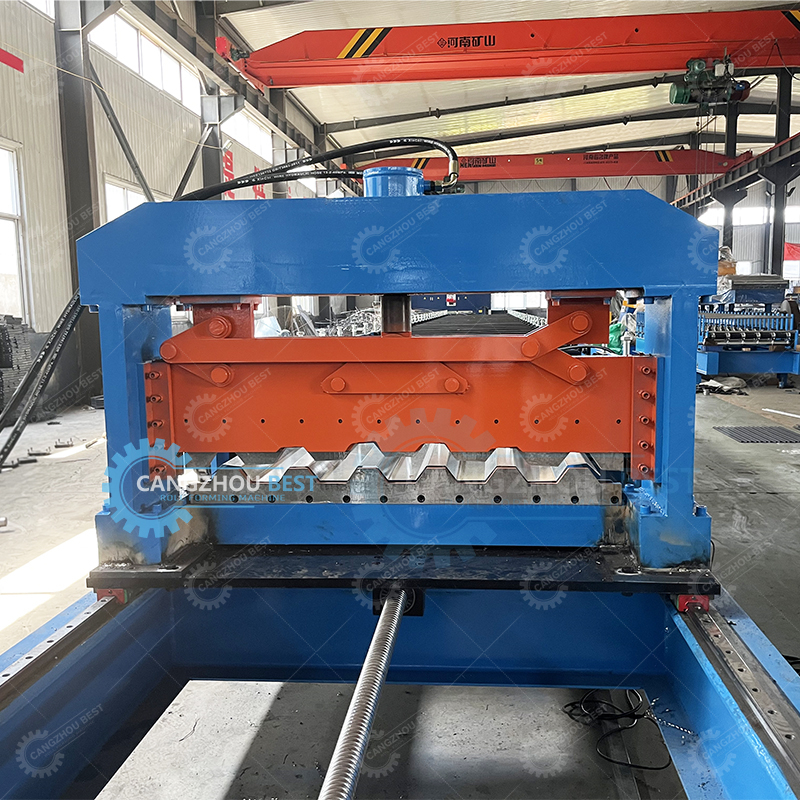

1프로파일 가로 절단 장치 단위는 금속 코팅을 손상시키지 않고 구부러진 프로파일을 절단하고 부드러운 절단을 보장합니다.
2장비에서 마지막 절단 프로필의 공급: 자동 마지막 프로필의 길이가 2000mm보다 적지 않은 경우;
3- 형성 후 절단: 필요한 길이로 롤 형성 후 장을 절단
4작동을 위해 두 개의 수압 실린더를 사용하는 경우 균일한 낮추기 칼을 달성하기 위해 흐름 조절기를 포함해야합니다.
5가공 전력 5.5KW
6작업 압력: 12-20Mpa 조절
7또한 절단 순서는 동일한 PLC 프로그램으로 포함되고 제어됩니다.
8길이 허용: 각 조각 최종 제품에 대해 +/- 1.5mm
9양: 1개
1수압 전력 5.5kw
2작업 압력: 12Mpa 조절
3소레노이드 밸브: 1 그룹
4수압유: 46# 수압유
5색상: 파란색 (또는 고객의 요청에 따라 기본)
6양: 1개
1프로그램 할 수 있는 절단 장치, 한 프로그래밍 사이클에서 여러 길이의 수량 제한 없이 (운동 장비를 멈추지 않고): 제공될 것입니다.
25개의 데이터 그룹을 한 번에 설정할 수 있습니다.
3절단 프로그램이 완료 된 후 장비의 자동 정지: 제공 될 것입니다.
4전압, 주파수, 단계: 380 V, 50 Hz, 3Phase
5길이가 정확하지 않은 경우 쉽게 수정할 수 있습니다.
6컨트롤 패널: 버튼 타입 스위치와 터치 스크린
7길이 단위: 밀리미터 ( 컨트롤 패널에서 전환)
8PLC 브랜드: 파나소닉
9주파수 변환기 브랜드: 야스카와
10터치 화면: 타이완 와인뷰
11색상: 회색
12양: 1개
1프레임: 튜브로 용접
2크기: 약 1.0m 길이*1.0m 너비*0.9m 높이
3- 한 장은 롤러로
4지지 롤러: ASTM 1045 크롬
5롤러 지름: 55mm
6파란색
7양: 1개
4부착 및 포장:
1) 20'/40' 컨테이너
2) 우리는 플라스틱으로 포장하고 표시를 붙일 기계
3) 다른 기계 요소와 도구 우리는 나무 상자가 있습니다
4) 로딩하기 전에, 우리는 수리하고 기계 확인
5) 배송 전에, 우리는 다시 기계를 확인하기 위해 우리의 고객을 초대합니다
