제품 상세 정보:
|
| 제품 이름: | 직립 시스템 CustoZimed Z 모양 접촉 부품 롤 형성 기계 | 색상: | 푸르 또는 당신의 요구로서 |
|---|---|---|---|
| 기계 속도는: | 8-10m/분 | 기계 다이멘션: | 9mx1.5mx1.5m |
| 머신 파워: | 11kw+3kw | 드리븐식: | 체인 또는 기어 박스 |
| 제어 시스템: | PLC | 커팅형: | 유압 |
| 보증: | 2년 | 사용 시간: | 10년 이상 |
| 강조하다: | 접촉 부품 롤 성형기,Z 모양 롤 폼 머신,수직 시스템 롤 성형기 |
||

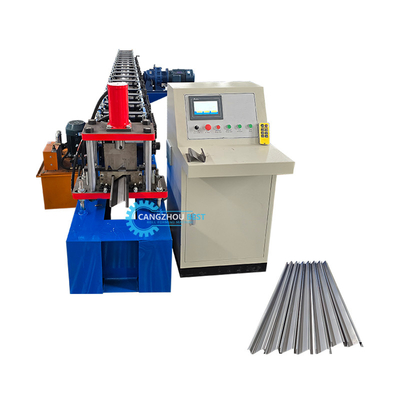

수직 시스템 맞춤형 Z자형 접촉 부품 롤 성형기
작업 흐름
디코일러-----공급------롤 성형--------절단----출력 테이블
기계 구성 요소
| 디코일러 | 1 세트 |
| 레벨링 장치 | 1 세트 |
| 성형기 | 1 세트 |
| 절단 장치 | 1 세트 |
| PLC 제어 상자 | 1 세트 |
| 유압 펌프 스테이션 | 1 세트 |
| 생산 지원 테이블 | 1 세트 |
1. 디코일러
(1) 최대 폭: 500mm
(2) 내경: Φ450 – Φ550 mm
(3) 외경: 1500 mm
(4) 최대 적재 용량: 3000 kgs
2. 롤 성형기
(1) 재료 두께: 1.2-2.0mm PPGI 및 GI
(2) 롤러 스테이션 수: 18그룹
(3) 롤러 재료: Cr 12 강철, 연마 및 크롬 코팅 HRC58-62°
(4) 샤프트 재료: 고급 45# 강철, 연마 및 크롬 코팅 HRC58-62°
(5) 샤프트 직경: 80mm
(6) 프레임 패널: 20mm
(7) 하단 프레임: 강철 튜브 용접
(8) 모터 출력: 7.5kw
(9) 구동 방식: 체인
(10) 속도: 8-12m//min
3 절단 장치
(1) 절단 모듈 재료: Cr12 강철, 처리 후
(2) 열처리 경도: HRC58 – 62°
(3) 절단 유형: 플라잉 커터, 멈추지 않고 절단
(4) 유압 스탠드 모터: 3kw
4.PLC 제어 상자
(1) 유형: 터치 스크린이 있는 PLC 주파수 제어 시스템
(2) PLC 브랜드: Delta
(3) 인코더 브랜드: Omron
(4) 길이 오차: ±2mm
(5) 언어: 영어 및 중국어
(6) 전압: 380v/50HZ, 3상
(고객 요구 사항에 따라 다름)
5.유압 펌프스테이션
(1) 오일 유형: 46# 유압 오일
(2) 펌프 브랜드: 중국 브랜드
(3) 냉각 팬
6. 생산 지원 테이블
(1) 무동력 유형
(2) 길이: 2m
