다중 사이즈 C U G 세 가지 프로파일 석고보드 천장 패널 롤 성형기

다중 사이즈 C U G 세 가지 프로파일 드라이월 천장 패널 롤 성형기

기계 구성 요소 및 사양

3톤 전기 언코일러

1. 최대 무게: 2톤
2. 코일 내경: 460-560mm
3. 강판 및 C형강 용접
4. 기능: 언코일러는 코일을 잡고 풀기 위해 사용됩니다. 이 수동 언코일러는 전원이 공급되지 않습니다. 코일을 장력으로 조절하려면 언코일러 맨드릴을 수동으로 조정해야 합니다.

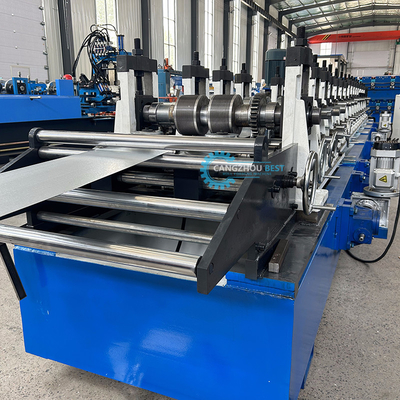

스터드 및 트랙 기계의 공급 및 가이드 장치

1. 폭 범위: 200-300mm
2. 공급 방식: 수동 공급
3. 가이드 방식: 수동 조정
4. 가이드 기능: 재료의 편차 방지

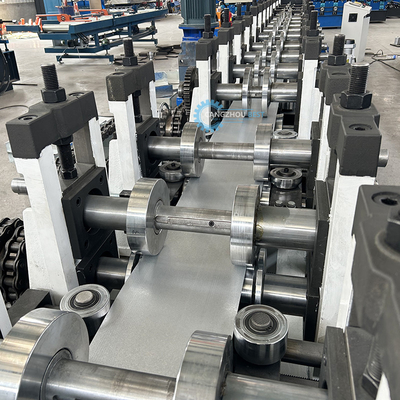

금속 스터드 및 트랙 롤 성형기

1. 기계 구조: 메인 베이스는 C형강 용접을 사용하고, 구동 모터를 기계 내부에 조립하며, 밀 구조는 전체 판 용접을 사용하고, 하단 베어링 블록은 대만 디자인과 동일하게 강판에 직접 조립합니다.
2. 성형 속도: 12-15m/min
3. 기계 전압 및 주파수: 415V, 50Hz, 3상
4. 롤러 재질: GCR15, CNC 가공, HRC58-62, 크롬 도금 0.05mm 두께
5. 성형 단계: 18
6. 샤프트 재질: ASTM1045, 선반 가공 및 외부 직경 연마
7. 샤프트 직경: 60mm
8. 스페이서 재질: ASTM1045, 벽 두께: 8mm, 크롬 도금 및 경도 처리.
9. 구동 모터: 중국 Guomao 브랜드, 5.5KW
10. 전송: 기어 방식
11. 기계 측벽 패널: 18mm

유압 절단 장치

1. 절단 방식: 유압 절단, 절단 시 롤 성형 부분 정지
2. 유압 모터 전력: 4KW
3. 유압 작동 압력: 12-16Mpa
4. 절단 블레이드 재질: 열처리된 Cr12
5. 길이 측정: 자동 인코더(Omron 브랜드) 길이 측정
6. 길이 허용 오차: ±1.0mm

금속 스터드 및 트랙 기계용 제어 시스템

1. 운영 체제 언어: 영어 및 중국어 (다른 언어가 필요한 경우, 영어 버전의 지침을 보내드립니다. 지침을 사용하는 언어로 번역하십시오. 그러면 해당 언어의 지침을 설정해 드립니다.)
2. 전압 및 주파수: 415V, 50Hz, 3상
3. 제어 패널: 버튼식 스위치가 있는 터치 스크린
4. 길이 단위: 밀리미터 (제어 패널에서 전환)
5. PLC 브랜드: Panasonic
6. 주파수 변환기 브랜드: Yaskawa
7. 인코더 브랜드: Omron
8. 터치 스크린 브랜드: MCSG
9. 고객이 쉽게 전선을 연결할 수 있도록 항공 플러그를 채택했습니다.
10. 터치 스크린에서 절단 길이와 수량을 설정할 수 있습니다. 절단 프로그램이 완료되면 기계가 자동으로 정지합니다.
