제품 상세 정보:
|
| 이름: | 스터드와 트랙 롤 성형기 | 부호기: | 옴론 |
|---|---|---|---|
| 소재: | 강철 | 벌채종: | 수압 절단 |
| 차원: | 6.5*1.2*1.5m | 절단 공차: | ±2mm |
| 절단 길이: | 조정 가능 | ||
| 강조하다: | 아연 도금 메인 채널 롤 성형기,비행 절단 롤 성형기,고속 아연 도금 롤 성형기 |
||
적용 산업
호텔, 의류 매장, 건축 자재 매장, 기계 수리점, 제조 공장, 식음료 공장, 농장, 레스토랑, 가정용, 소매, 식품점, 인쇄소, 건설 작업, 에너지 및 광업, 식음료 매장, 광고 회사, 기타.
|
단위 |
금속 스터드 및 트랙 C 펄린 채널 롤 성형기 |
|
적합한 재료 |
컬러 또는 아연 도금 강철 코일, HRB60 또는 동급 |
|
두께 범위 |
0.3-0.8 mm |
|
코일 폭 범위 |
실제 도면에 따라. |
|
전력 |
380V, 50 Hz, 3상 또는 필요에 따라. |
|
치수 |
약 4.8*0.8*1.2 m(L*W*H), 도면 참조 |
|
절단 |
설정된 길이에 도달하면 자동으로 멈추고 절단길이. |
|
시트의길이 |
필요에 따라 길이를 설정할 수 있습니다. PLC로 제어됩니다. 길이 정확도: ±1mm. |
작업 흐름:디코일러------공급------롤 성형---------길이 절단-----출력 테이블
기계 구성 요소 목록:
.번호
| 단위 | 1. 디코일러 | 1 |
| 세트 | (1) 최대 폭: 500mm | 1 |
| 세트 | (1) 최대 폭: 500mm | 1 |
| 세트 | (1) 최대 폭: 500mm | 1 |
| 세트 | (1) 최대 폭: 500mm | 1 |
| 세트 | (1) 최대 폭: 500mm | 1 |
| 세트 | (1) 최대 폭: 500mm | 1 |

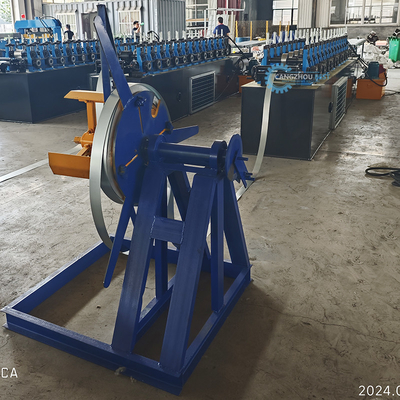

.디코일러
(1) 최대 폭: 500mm
(2) PLC 브랜드: Delta
(3) 외경: 1500 mm
(4) 최대 적재 용량: 3000 kgs
(5) 유형: 수동
2
.

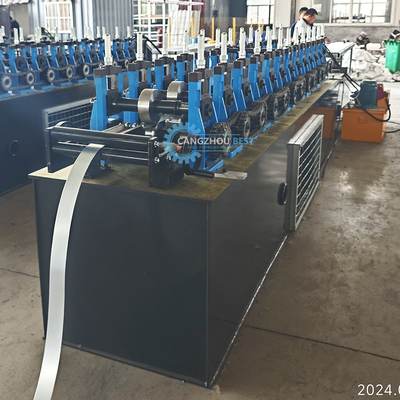

롤 성형기
(1) 재료 두께: 1.0mm PPGI 및 GI
(2) PLC 브랜드: Delta
(3) 롤러 재료: Cr12 강철, 크롬 코팅 및 연마 HRC58-62°
(4) 샤프트 재료: 고급 45# 강철, 크롬 코팅 및 연마 HRC58-62°
(5) 샤프트 직경: 50mm
(6) 프레임 패널: 14mm
(7) 하단 프레임: 36# H형강
(8) 모터 전력: 3kw
(9) 구동 방식: 체인
(10) 속도: 8-12m/min
3
.

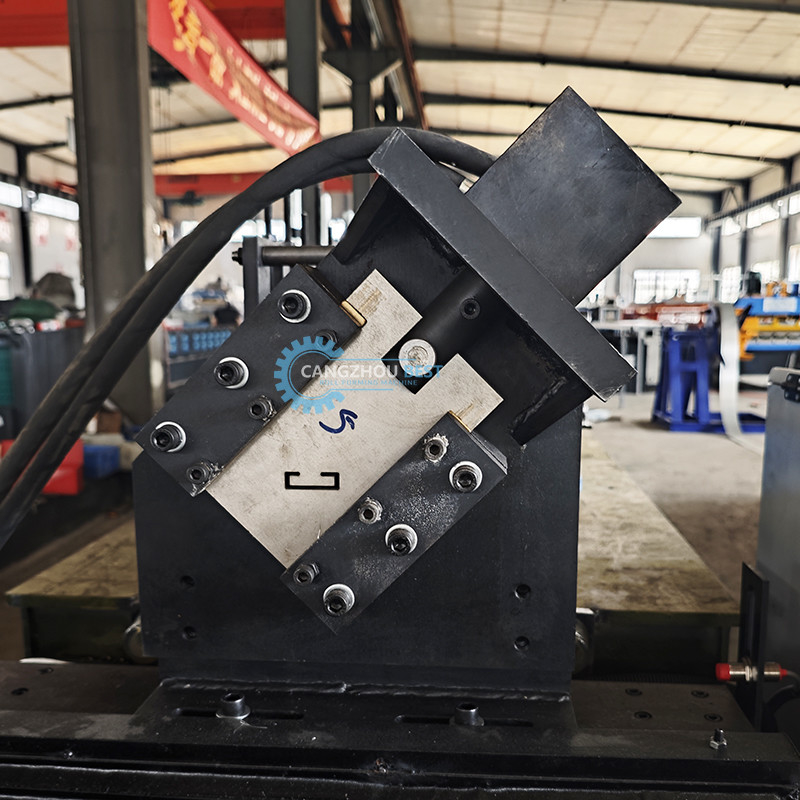

절단 장치
절단 모듈 재료: 처리 후 Cr12 강철
(2) PLC 브랜드: Delta 절단 유형: 금형 절단
유압 스탠드용 모터: 3kw
4
.
PLC 제어 상자
(1) 유형: 터치 스크린이 있는 PLC 주파수 제어 시스템
(2) PLC 브랜드: Delta(3) 인코더 브랜드: Omron
(4) 길이 오차: ±2mm
(5) 언어: 영어 및 중국어
(6) 전압: 380v/50HZ, 3상 (고객 요구 사항에 따라 다름)
5. 유압 펌프
스테이션
(1) 오일 유형: 46# 유압 오일
(2) 펌프 브랜드: 중국 브랜드(3) 냉각 팬

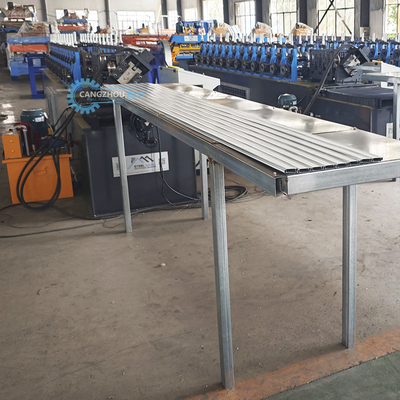

6. 생산 지원 테이블
(1) 무전원 유형
(2) 길이: 2m
