제품 상세 정보:
|
| 이름: | 강철 윤이 난 타일 및 다양한 모양의 지붕 시트용 기계를 성형하는 기와 롤 | 기계 색상: | 요청으로 |
|---|---|---|---|
| 지불 형식: | T/T LC | 속도: | 8-12m/분 |
| 롤러 소재: | 45#스틸 | 샤프트 재질: | 45#스틸 |
| 힘: | 8.5kW | ||
| 강조하다: | 강철 유약 기와 롤 성형기,지붕은 타일 롤 성형기에 글레이즈를 발랐습니다,가시화 된 금속 지붕 타일 제조 기계 |
||

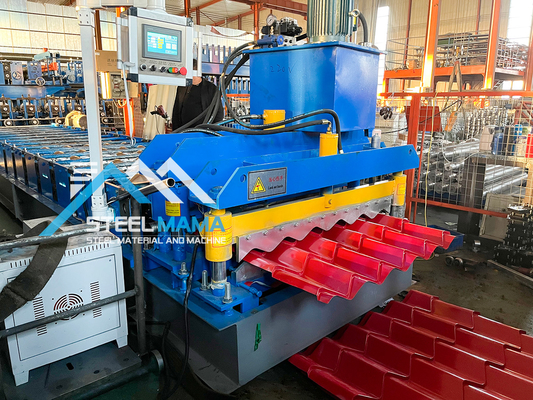

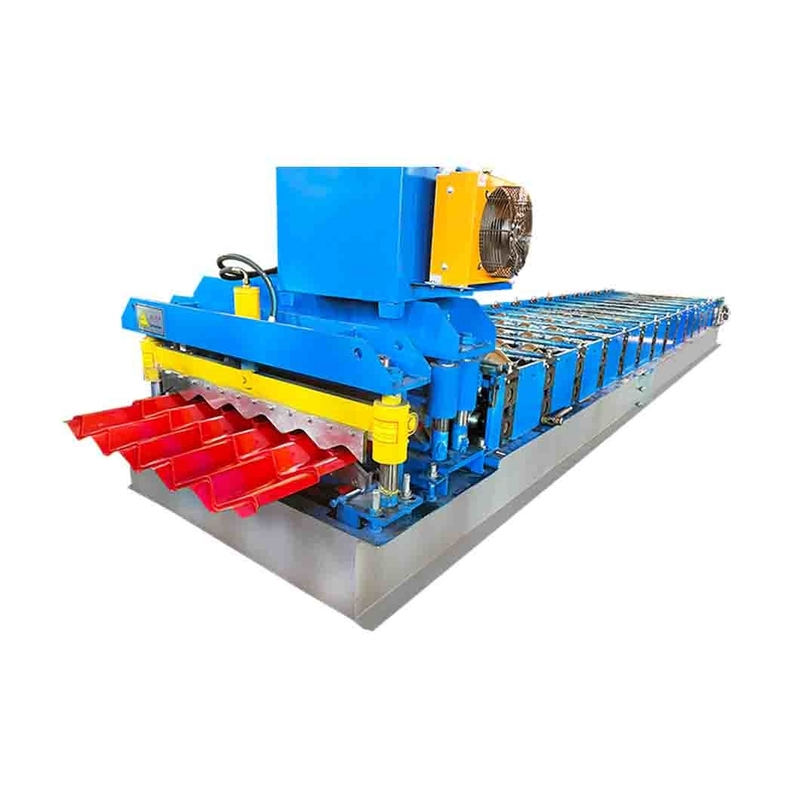

강판 글레이즈드 타일 및 다양한 모양의 지붕 시트용 지붕 타일 롤 성형기
다양한 지붕 패널 성형기는 고객의 프로파일 도면 및 요구 사항에 따라 다양한 모양의 강판 지붕 벽 시트를 생산할 수 있습니다. 강판 지붕, 벽 시트는 다양한 두께와 색상의 새로운 건축 자재입니다. 완성된 제품은 체육관, 공항, 극장, 공장, 창고, 차고, 전시 센터 등의 지붕 및 벽으로 사용됩니다.
주요 매개변수
| 이름 | 모델/이름 | 수량 | 기술 설명 |
| 1. 디코일러 시스템 | 암형 자동 디코일러 (초음파 제어 포함) | 1세트 | 암형, 유압 확장, 전기 모터로 시트 능동 해제, 코일 카트 및 프레스 암 포함. |
| 2. 메인 성형 시스템 | 프리 쉬어링 장치 | 1세트 |
1. 롤 재질: 표면 하드 크롬 도금된 No.45 강철. 2. 롤 샤프트 재질: No.45 3. 롤 내부 지지 구조 유형: 가이드 컬럼 4. 사이클로이드 핀 기어 감속기 모터 구동, 후면/전면 롤러는 체인으로 구동, 상부/하부 롤러 일부는 기어로 구동 5. 절단 블레이드 재질 Cr12 담금질 처리 6. 펀칭 다이 재질은 질화 처리된 No.45 강철을 채택합니다. |
| 피드 가이드 장치 | 1세트 | ||
| 필름 커버 장치 | 1세트 | ||
| 롤 성형 시스템 | 1세트 | ||
| 프레스 시스템 | 2세트 | ||
| 후 절단 장치 | 1세트 | ||
| 완전 안전 커버 | 1세트 | ||
| 3. 출력 시스템 | 지지 테이블 | 2세트 | 완성된 플레이트 지지용 |
| 4. 유압 시스템 | 1세트 | 메인 머신 및 디코일러용 분리형 유압 스테이션. | |
| 5. 전기 제어 시스템 | 1세트 |
1. PLC 제어, 엔코더 자동 길이 절단 2. 작동 스테이지: 터치 스크린 + 버튼 3. 속도 조절용 AC 주파수 |
|
상세 정보
디코일러
5T 수동 디코일러
특징: 맨드릴과 베이스는 디코일러의 두 가지 구성 요소이며, 맨드릴은 기계 장치로 수동으로 수축 확장됩니다. 맨드릴에 코일을 고정한 후 코일을 맨드릴과 함께 베이스로 다시 넣습니다.
전력: 없음;
세그먼트 개폐 전력: 기계식;
세그먼트 회전 전력: 성형 시스템으로 당김;
세그먼트 수: 4개;
세그먼트 확장 범위: 460 ~ 520mm;
맨드릴 중심 높이: 0.65m;
피드 속도: 롤 성형기의 속도에 따라 다름;

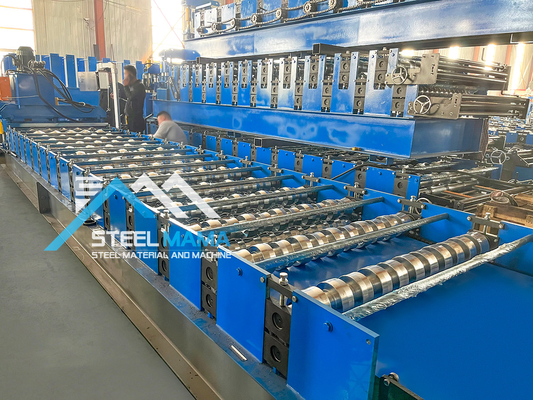

롤 성형기
롤러: Auto-cad 소프트웨어로 수석 엔지니어가 설계하고 CNC 공작 기계로 45# 고품질 강철로 제작하고 하드 크롬으로 코팅;
샤프트: CNC 공작 기계로 45# 고품질 강철로 제작;
지지 프레임: 성형 스테이션 베어링 베이스를 안내하는 강철 벽판;
롤러 스테이션 번호: 최대 18개 그룹
롤러 재질: 고품질 45# 강철 연마 및 크롬 코팅 HRC55-60°
샤프트 재질: 고품질 45# 강철 연마 및 크롬 코팅 HRC55-60°
샤프트 직경: 70mm
프레임 패널 두께: 14mm
하부 프레임: 36# H형강

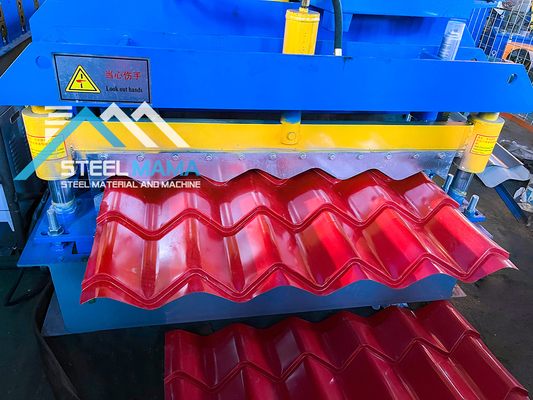

커터 장치
기능: 절단 작업은 PLC로 제어됩니다. 메인 머신이 자동으로 멈추고 절단이 수행됩니다. 절단 후 메인 머신이 자동으로 시작됩니다.
전원: 유압 스테이션;
프레임: 용접 강철 프레임;
스트로크 스위치: 비접촉 광전 스위치;
성형 후 절단: 롤 성형 후 시트를 필요한 길이로 절단;
길이 측정: 자동 길이 측정.
유압 시스템
유압 스테이션
기어 휠 오일 펌프로 제어됩니다. 유압 오일을 유압 오일 탱크에 채운 후 펌프가 커터 머신을 구동하여 절단 작업을 시작합니다.
일치하는 장비: 시스템에는 유압 탱크 세트, 유압 오일 펌프 세트, 두 개의 유압 파이프 및 두 세트의 전자석 밸브가 포함됩니다.
안정성과 수명을 보장하고 누출을 방지하기 위해 최고 브랜드 유압 시스템 구성 요소를 채택했습니다.
닫힌 오일 탱크를 통해 커터에 초기 전력을 공급합니다. 절단 시 꺼져 전력을 절약할 수 있습니다.
전기 제어 시스템
자동 길이 측정: 강철 시트 표면에 가볍게 눌러진 길이 측정 툴링 한 단위; 툴링은 강철 시트의 이동 속도에 따라 굴러가고 길이를 측정하기 위해 감지됩니다. 길이 부정확성은 쉽게 수정할 수 있습니다.
자동 수량 측정;
PLC는 길이 및 수량을 제어하는 데 사용됩니다. 기계는 자동으로 길이에 맞춰 절단하고 필요한 수량이 달성되면 멈춥니다.
제어판: 버튼식 스위치, LED 디스플레이 길이 및 수량;
길이 단위: 밀리미터;
모터 과부하, 시스템 과전류, 단락 보호 기능;
총 길이 및 총 생산 수량 표시.
공정 흐름
우리 공장
| 1. 프레임 제작 기계의 정확한 견적을 요청하는 방법? |
| 1.) 일반적으로 프로파일 도면을 기준으로 정확한 견적을 제공하므로 정확한 견적을 받으려면 먼저 프로파일 도면을 보여주십시오. |
| 2.) 기계는 많은 유형과 방법으로 설계될 수 있으며, 기계 프레임, PLC 브랜드, 모터 브랜드 모두 가격에 영향을 미칩니다. |
| 2. 지불 조건: |
| T/T 30%, 검사 후 선적 전 잔금 지급. L/C, O/A, D/P 결제도 가능합니다. |
| 3. 애프터 서비스는 무엇입니까? |
| 프레임 제작 기계 보증 기간은 24개월이며, 파손된 부품을 수리할 수 없는 경우 새 부품을 무료로 교체해 드릴 수 있지만, 특송 비용은 직접 부담해야 합니다. T 바 롤 성형 기계의 전체 수명 동안 기술 지원을 제공합니다. |
| 4. 귀사를 방문하는 방법? |
| a. 베이징 공항으로 비행: 베이징 남역에서 창저우 서역까지 고속 열차 (1시간), 그러면 픽업해 드릴 수 있습니다. |
| b. 상하이 공항으로 비행: 상하이 훙차오역에서 창저우 서역까지 고속 열차 (4.5시간), 그러면 픽업해 드릴 수 있습니다. |
