제품 상세 정보:
|
| 이름: | 스터드와 트랙 롤 성형기 | 부호기: | 옴론 |
|---|---|---|---|
| 소재: | 강철 | 벌채종: | 수압 커팅 |
| 차원: | 7.5*1.2*1.5m | 절단 공차: | ±2mm |
| 절단 길이: | 조정 가능 | ||
| 강조하다: | 비행 고속 스터드 롤 전,위프스 보드 스터드 및 트랙 기계,천장 건조 벽돌 스터드 트랙 형성 기계 |
||
적용 가능한 산업
호텔, 의류 가게, 건축 재료 가게, 기계 수리 가게, 제조 공장, 식품 및 음료 공장, 농장, 레스토랑, 가정 사용, 소매, 식품 상점, 인쇄점,건설사업, 에너지 & 광업, 식품 & 음료 상점, 광고 회사, 기타
|
이름 |

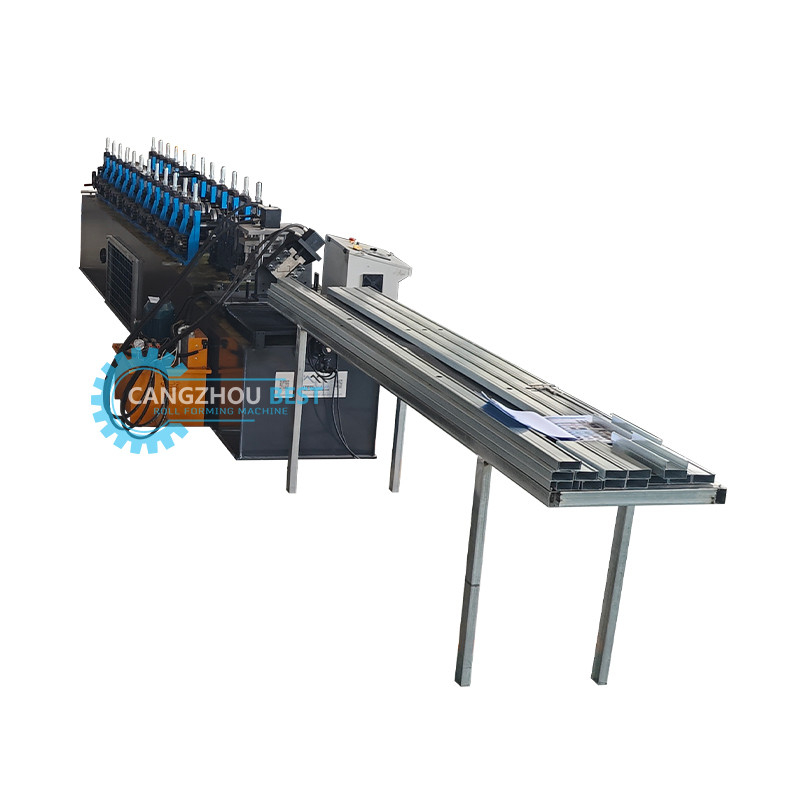

금속 스터드 및 트랙 C 펄린 채널 롤 형성 기계 |
|
적절 한 재료 |
염색 또는 진료된 강철 코일, HRB60 또는 그 동등 |
|
두께 범위 |
0.3-0.8mm |
|
코일 너비 범위 |
실제 그림에 따르면요 |
|
전력 |
380V, 50 Hz, 3단계 또는 당신의 필요에 따라 |
|
차원 |
그림에 따라 약 4.8*0.8*1.2m ((L*W*H)) |
|
절단 |
자동으로 중지 하 고 세트에 도착 할 때 절단길이가 |
|
길이는잎 |
필요에 따라 길이를 설정할 수 있습니다. 그것은 PLC에 의해 제어됩니다 길이 정확도: ±1mm |
프로파일 그림
W작업 흐름:
디코일러 ---- 먹이 ---- 롤 포밍 ---- 길이에 절단 ---- 출력 테이블
M아킨 성분 목록:
| 이름 | 아니죠 | 단위 |
| 1- 코일러 제거 | 1 | 세트 |
| 2.형조기 | 1 | 세트 |
| 3절단장치 | 1 | 세트 |
| 4PLC 제어 상자 | 1 | 세트 |
| 5수압 펌프 스테이션 | 1 | 세트 |
| 6생산 지원 표 | 1 | 세트 |
M기술 파라미터:

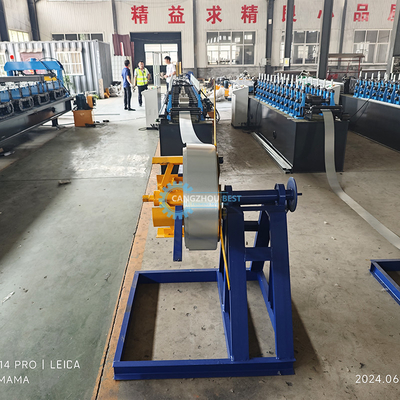

1. 디코일러
(1) 최대 너비: 500mm
(2) 내부 지름: Φ450 mm Φ550 mm
(3) 외부 지름: 1500mm
(4) 최대 부하 용량: 3000kgs

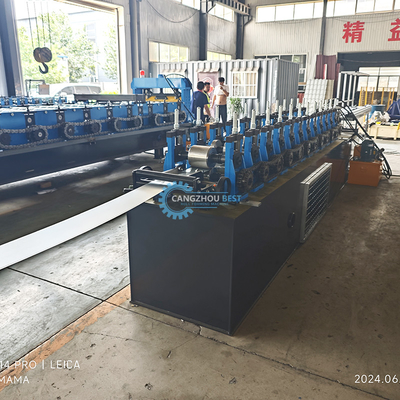

2. 롤 포밍 머신
(1) 재료 두께: 1.0mm PPGI 및 GI
(2) 롤러 스테이션의 번호:8개 그룹
(3) 롤러용 재료:크롬 HRC58-62°로 닦은 및 코팅된 Cr12 강철
(4) 셰프용 재료: 고품질의 45# 스틸, HRC58-62°로 엽록색을 닦고 코팅
(5) 샤프트 지름: 50mm
(6) 프레임 패널: 14mm
(7) 하부 프레임: 36# H 섹션 스틸
(8) 모터 전력: 3kw
(9) 구동형: 사슬
(10) 속도: 8~12m/min

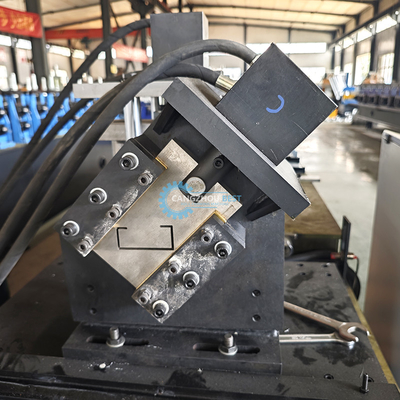

3. 절단 장치
절단 모듈용 재료:Cr12 강철 처리 후
열처리에 대한 딱딱함:HRC58 62°
절단형: 폼 절단
수압 스탠드용 모터: 3kw
4.PLC 제어 상자
(1) 유형: 터치 스크린으로 PLC 주파수 제어 시스템
(2) PLC 브랜드: 델타
(3) 인코더 브랜드: Omron
(4) 길이 오류: ±2mm
(5) 언어: 영어와 중국어
(6)전압: 380v/50HZ, 3단계 (고객 요구에 따라)
5수압 펌프역
(1) 기름 종류: 46# 수압유
(2) 펌프 브랜드: 중국 브랜드
(3) 냉각 팬
6생산 지원 테이블
(1) 전력 종류가 없습니다.
(2) 길이: 2m
