제품 상세 정보:
|
| 도와 유형: | 강철 착색된 유약 | 전압: | 380V 50Hz 3Phases |
|---|---|---|---|
| 상태: | 새롭습니다 | 중량: | 약 10.0 톤은 (최종적인 설계에 의존합니다) |
| 사용: | 지붕 | 애프터 서비스는 제공되었습니다: | 해외로 기계류를 서비스할 수 있는 엔지니어들 |
| 차원(L*W*H): | 7600mm*1300mm*1450mm | ||
| 하이 라이트: | 3p roofing tile roll forming machine,PLC Roofing Tile Roll Forming Machine,0.7mm Roofing Tile Forming Machine |
||

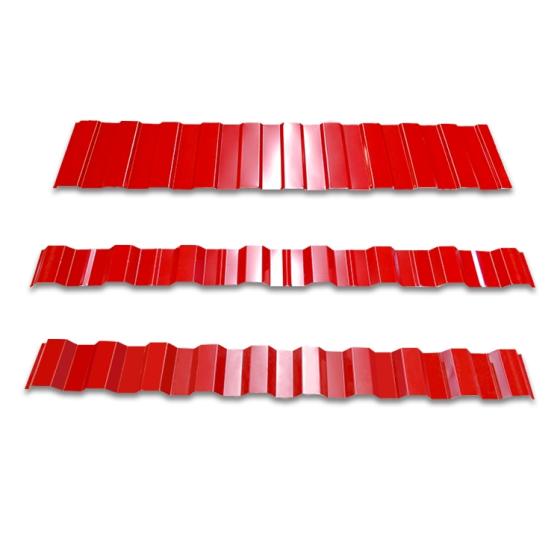

♠color 강철 시트 롤 성형기는 2가지 설계, 이 기계공정 아연도강과 칼라 강판을 생산할 수 있습니다, 두께가 0.3-0.7mm입니다.
♠This 컬러 스틸 시트롤 성형 기계 최고의 이점이 저장 공간입니다.그러나 3는 층을 이루골 수 있는 똑같은 time.PLC에서 일하지 못하는 것 윗계층 또는 아래 레이어에 의해 일하여 선택할 수 없습니다.
당신이 명령하기 전에 ♠We는 당신의 요구로서 롤 성형기를 칼라 강판을 만들 수 있습니다, 우리의 엔지니어가 그림을 만들 것입니다.만약 당신이 그림이 미안하지만, 우리에게 그것을 제공하게 하면, 우리의 엔지니어가 그것을 확인할 것이고, 줄 것이고 충고합니다.
♠We는 칼라 강판 롤 성형기에 전문적입니다, 우리가 이 영역에서 20년 이상을 가지고 있습니다.
칼라 강판 롤 성형기 구성
칼라 강판 롤 성형기 제품화 공정 :
리시빙 테이블을 형성하는 maechanism→Roll을 깎는 frame→Molding core→Hydraulic system→Automatic 제어 system→Automatic을 지원하는 물질
파트 1 : 금속 인쇄 용지 자동 공급
이 일부에 2개 핸들의 디자인을 가지고 있으세요 : 조정되는데 사용된 채 피하기 위한 금속 판의 폭은 왼쪽이나 오른쪽으로 운영하고 포지션 웰을 고칠 수 있습니다.

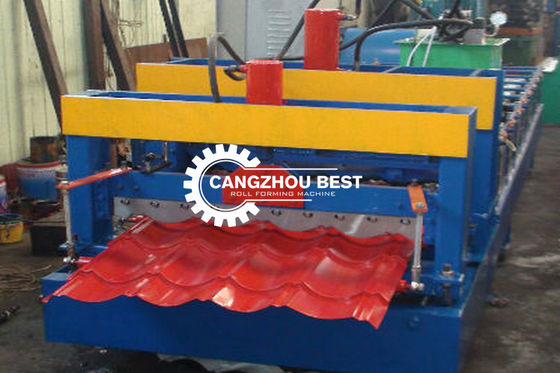

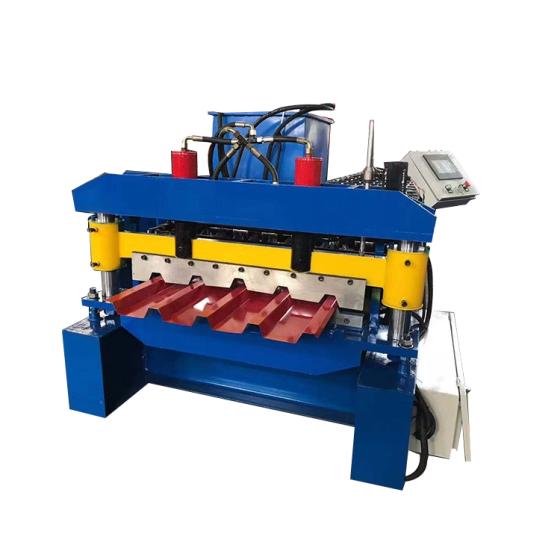

파트 2 : 컬러 스틸 타일 롤 포밍 / 몰딩기
성형 기계는 샤프트를 포함하여 타일 머신 부분의 메인 바디를 있고 선회합니다. 똑같지 않은 샤프트와 휠의 각각 타입, 가로행. 샤프트의 보통 Dia.70mm.
부품 3 : 금속 판 절단
열처리 처리를 통한 절단날부, 오래가고 장기 근속 승강기를 가지고 있습니다. 0.3mm-1mm으로부터 금속 판의 다른 두께를 줄일 수 있습니다. 또한 고객 요청에 따라서 맞춤화될 수 있습니다.
| 항목 | 매개 변수 |
| 재료 가공 | PPGI, 군기를 지키십시요 |
| 처리 두께(MM) | 0.6-1.6mm |
| 메인 프레임 / 미들 플레이트 |
H400 강철 Beam/ 20 밀리미터 강철판 |
| 롤러의 재료 | 45#는 경질 크롬이 코팅된 채로, 단단하게 합니다 |
| 샤프트의 지름 | 100 밀리미터 |
| 롤러의 수 | 26 받침 로울러 |
| 생산 속도 | 0-14m/min |
| 운전된 롤러 | Motor+20A 사슬 전동을 감속하기 |
| 커팅 모델 | 수역학적 자름면 절단 |
| 길이 측정 | 부호기 |
| 자형 제어 | PLC |
| 운영 모델 | 버튼 + 터치 스크린 |
| 전체 전력 | 27.5 kw |
| 전압 | 380V 50HZ 또는 구매자의 부탁에 의하여 |
| 시험 물질 | Q195 |
| 주파수는 변했습니다 | 속도를 조정한 것을 사용됩니다 | |
| PLC 시스템 | PLC는 다른 처리를 가지고 있고 지이멘스, 쉐나이더, 옴론 기타 등등과 같이, 맞춤화될 수 있습니다. | |
| 반대 | 주로 타일의 카운팅 부분에. 만약 고객 필요가 1 모양 타일 5 조각을 생산하면, 반대가 도달된 5 조각 뒤에, PLC에게 신호를 주기 위한 기억을 있을 것이고 자동적으로 멈추고 매우 자동화됩니다. | |
| 리밋 스위치 | 리밋 스위치는 금속 판의 길이를 제어하곤 했습니다. 만약 1 미터가 PLC 처리에서 위로 셋티드, 그리고 나서 리밋 스위치가 신호를 주골 때 타일의 1 미터를 가지고 있고 절단의 다음 단계로 준비합니다. |
