제품 상세 정보:
|
| 제품 이름: | 금속 C 모양 모피 천장 장식 못은 기계를 형성하는 추적/건식 벽체 강철 물자 빛 용골 목록을 형성합니다 | 색상: | 파란색 |
|---|---|---|---|
| 기계 속도는: | 4-6m/min | 기계 다이멘션: | 25mx2.2mx2.5m |
| 머신 파워: | 22kw+7kw | 커팅형: | 유압 |
| 강조하다: | 기계를 형성하는 강철 장식 못 목록,기계를 형성하는 단면도 목록 |
||
듀코일러
최대 너비: 1250mm
내부 지름: Φ450 mm Φ550 mm
외부 지름: 1500mm
최대 부하량: 5000kg
타입:수동 또는 수압
(1) 레이아웃 차트:
50mm 75mm C형 기일
(2) 작업 흐름:
롤을 풀고, 양식하고, 형성하고, 잘라내며, 완성품
(3) 기계 구성:
롤러, 형성 부분, 절단 부분, 제어 캐비닛, 오일 펌프,
(4) 주요 매개 변수
1롤을 풀기
(1) 실력: 3 톤
(2) 내부 지름: 450~550mm
(3) 외부 지름: 1200mm

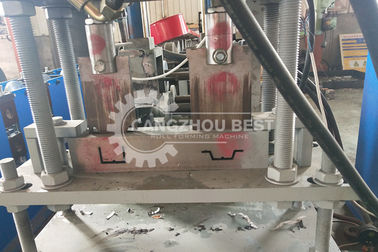

2폼링 부분
(1) 트랙 수: 12
(2) 롤러 재료: # 45 강철
(3) 샤프트 재료: # 45 강철
(4) 샤프트 지름: 70mm
(5) 사이드 패널: 작은 아치
(6) 하부 프레임: 정사각형 튜브 용접
(7) 전력: 3kw
(8) 전송 모드: 0.6
(9) 속도: 30m/min
3단절 장치: 멈추지 않고 단절
(1) 칼 재료 CR12
(2) 전력: 3kw
(3) 개인 서버 모터 전력: 2.2kw
(4) 절단 방법: 수압
4제어 시스템:
(1) PLC 제어 시스템
가격: 공장에서 제외한 가격 70,000 (세금 12점 더함)
지불 방법: 30% 보증금, 최종 지불금의 70%는 운송 전에 지불해야합니다.
배달 기간: 보증금을 받은 후 25일
기계 부품
| - 아니 | 이름 | Qty |
| 1. | 원통제 | 1 세트 |
| 2. | 롤 포밍 머신 | 1 세트 |
| 3. | 라미네이팅 기계 | 1 세트 |
| 4. | PLC 제어 상자 | 1 세트 |
| 5. | 수압 펌프 | 1 세트 |
| 6. | 출력 테이블 | 1 세트 |
| 7. | 톱 절단 장치 | 1 세트 |
듀코일러
| 종류 | 수동 타입 (표준) | 수압형(선택) |
| 사진 |  |
|
| 너비 | 1250mm | 1500mm |
| 용량 | 최대 5톤 | 5~15톤 |
| 내부 지름 | φ508-610mm | φ508-610mm |
| 외부 지름 | φ1500mm | φ1800mm |

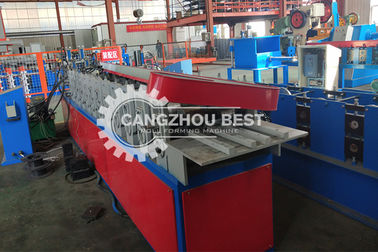

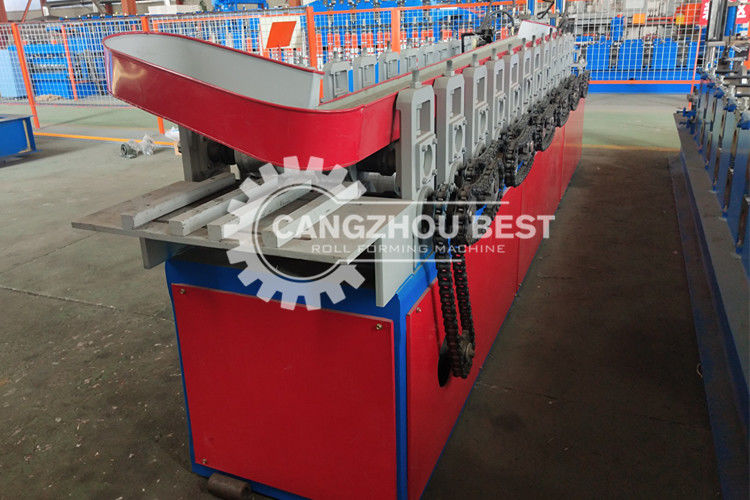

롤 포밍
| 항목 | 매개 변수 세부사항 | ||||||||
| 가공자재 | 지명 및 PPGI | ||||||||
| 재료 두께 | 0.25-0.8mm | ||||||||
| 기계 프레임 | 360 # H 강철, 대각선 용접, 평준화 도구 측정을 채택 최종 프레임이 높은 정밀도를 보장하기 위해 | ||||||||
| 기계 사이딩 패널 |
|
||||||||
| 포밍 스테이션 | 13-22 역 (프로필에 따라) | ||||||||
| 롤러 기계 |
고품질 제45호 도장철,0.05mm 두께의 단단한 크로밍 |
||||||||
| 기계 셰프트 | φ70-80mm 고 경비 No.45 강철 처리 후 | ||||||||
| 기계 간격장치 | 고정도 CNC 라딩 | ||||||||
| 기계용 베어링 | 중국 헤어빈 라이어링 또는 SKF 국제 라이어링 (선택) | ||||||||
| 운전 시스템 | 1인치 체인 또는 기어박스 (선택) | ||||||||
| 기계의 전력 | 3kw-11kw ((프로필에 따라) | ||||||||
| 기계 작동 속도 | 8-12m/min 또는 10-30m/min (선택) | ||||||||
| 기계 조절형 | 기계 설치 후, 우리는 그것을 직접 테스트, 프로필 도면과 비교, 차이점은 0.5mm에서 제어 |
라미네이팅 기계
| 주요 항목 | 매개 변수 세부사항 |
| 1롤러 그룹 | 22 그룹 |
| 2사진 | |
| 3롤러 재료 | 고무 |
| 4롤러 지름 | φ180mm |
| 5튜브 크기는 정사각형 | 180x180mm |
| 6라미네이팅 기계 길이 | 8~12m |
절단
| 종류 |
톱을 끊는 작업 |
| 블레이드 재료 | CrMnSi |
| 직경 |
500mm |
| 작업 | 모터 타입 |
스택어
| 종류 |
사용 설명서 |
|
| 길이 | 1.5m-2m | 6m 또는 12m |
PLC
| 주요 항목 | 매개 변수 세부사항 |
| PLC |
델타 (Delta) 또는 요청에 따라 |
| 인버터 | 중국 브랜드 (표준) 또는 귀하의 요청에 따라 |
| 터치 화면 | Mcgs (표준) 또는 귀하의 요청에 따라 |
| 인코더 | 중국 브랜드 (표준) 또는 귀하의 요청에 따라 |
| 전압/HZ/단계 | 380v/50-60hz 3단계 |
수압 펌프
| 주요 항목 | 매개 변수 세부사항 |
| 모터 |
3kw 중국 브랜드 또는 귀하의 요청에 따라 |
| 펌프 | 중국 브랜드 또는 귀하의 요청에 따라 |
| 소레노이드 밸브 | 중국 브랜드 또는 귀하의 요청에 따라 |
| 냉각 시스템 |
냉각 팬 |
회사 프로파일
Cangzhou 베스트 기계 제조 회사, LTD는 고품질 장비의 제조에 전문 냉 굽기 형성 장비 제조업체, 기술 지침을 위해 전문 엔지니어가 있습니다.20년 이상 냉강 굽기 기계 장비 설계에 종사한 엔지니어,건설 개념의 풍요를 가지고 있습니다.특별한 유형의 설계와 제조를 사용자에게 제공할 수 있습니다.
