제품 상세 정보:
|
| 이름: | 대나무 타입 컬러 유리 지붕 타일 롤 성형 제작 기계 | 사용: | 건물 |
|---|---|---|---|
| 보증: | 2년이요 | 전압: | 380v |
| 속도: | 5-6m/Min | 원래 장소: | 허베이, 중국 |
| 무게: | 8T | 드라이브의 방식: | 1.0 인치 싱글 체인 |
| 힘: | 7.5kW | 제어 시스템: | PLC 제어 |
| 강조하다: | 기계를 형성 지붕 패널 롤,기계를 형성하는 강철 기와 |
||
대나무 유형 색상 유리 지붕 타일 롤 형성 제조 기계
1주요 기술 사양
A. 일반
| 적절 한 재료 | PPGI, GI, HRB60 또는 동등한 |
| 재료 두께 | 0.2-0.6mm |
| 잎의 길이가 | 필요에 따라 길이를 설정할 수 있습니다. |
| 절단 | 자동으로 중지 하 고 세트에 도착 할 때 절단 |
B. 부품 세부 정보
| 롤러 재료 | 고품질 45# 도장철, 0.05mm의 단단한 크롬 |
| 메인 프레임 | 300H 스틸 더 안정적이고 흔들림도 없죠 |
| 중장판 | 16mm 더 두꺼운 판을 사용해서 안정성을 보장합니다 |
| 단계 를 형성 하는 것 | 그림에 따르면 11-16. |
| 셰프트 재료 | Φ70mm, 고품질 45# 스틸. |
절단 | Cr12, 경직성 HRC60-62 |
2기계에 대한 세부 사항:
1) 디코일러
(1) 최대 너비: 1500mm
(2) 내부 지름: Φ450 mm Φ550 mm
(3) 외부 지름: 1500mm
(4) 최대 부하 용량: 5000kgs
2) 롤 포밍 머신
(1) 재료 두께: 0.3-0.8mm PPGI 및 GI
(2) 롤러 스테이션: 12 롤러 스테이션
(3) 롤러용 재료: 고품질의 45# 스틸 HRC58-62°로 엽록색으로 닦은
(4) 셰프용 재료: 고품질의 45# 스틸, HRC58-62°로 엽록색을 닦고 코팅
(5) 샤프트 직경: 70mm
3) 압축 및 절단 장치
(1) 절단 모듈용 재료:Cr12 강철 처리 후
(2) 열처리에 대한 경화:HRC58-62°
(3) 차단형:하이드라울, 자동 차단
(4) 수압 스탠드용 모터: 4kw
(5) 압축 도구 재료: 열처리 후 Cr 12 강철
4) 출력 표:
(1) 전력 없음
(2) 길이:2m
3작업 흐름:
디코일러 --- 공급 --- 롤 포밍 머신 --- 압축 및 절단 --- 출력 테이블
4부품:
지붕 잎 유리 타일 롤 형성 기계에 대한 구성 요소 | |||
이름 | 양 | 단위 | |
듀코일러 | 1 | 세트 | |
주 기계 | 공급 장치 | 1 | 세트 |
롤 포밍 시스템 | 1 | 세트 | |
절단 장비 | 1 | 세트 | |
수압 시스템 | 1 | 세트 | |
전기 제어 시스템 | 1 | 세트 | |
지원자/자동 스택 | 1 | 세트 | |

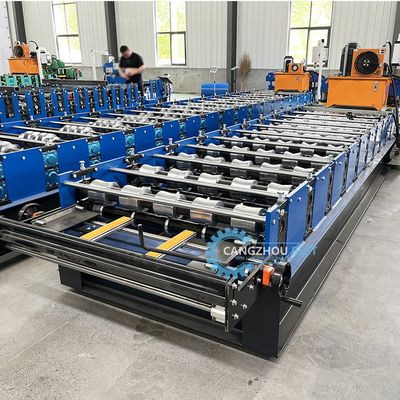

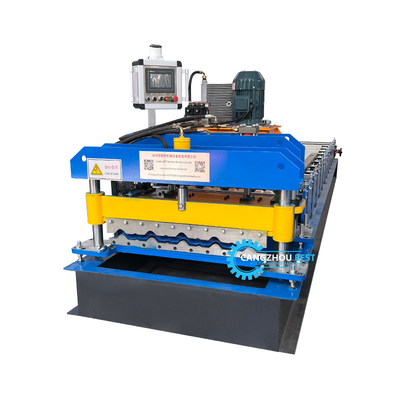

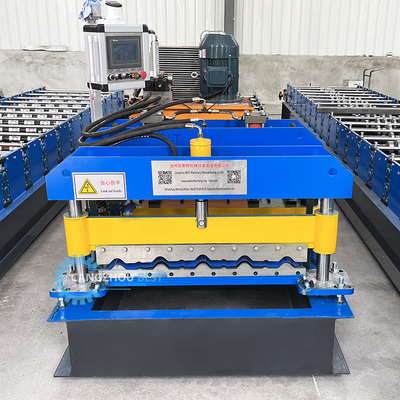

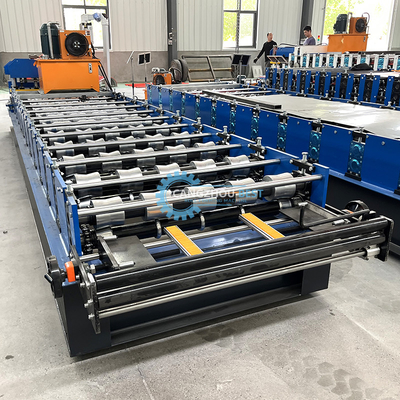

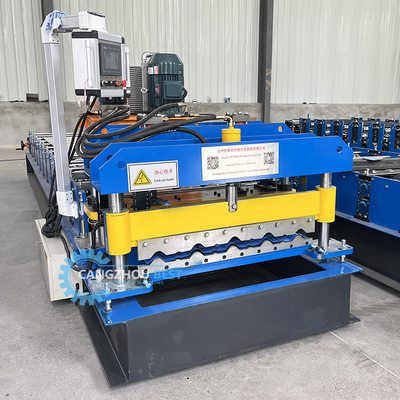

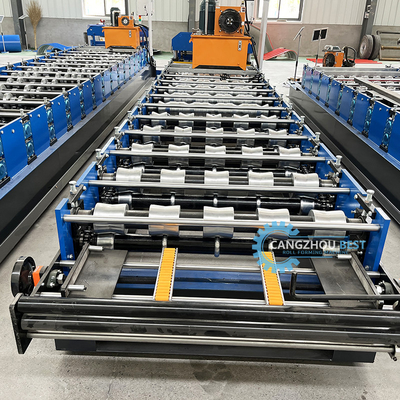

5기계 사진:
