제품 상세 정보:
|
| 이름: | 컬러 스틸 유리 타일 및 지붕 시트 이중 레이어 프로파일 시트 롤 성형 기계 | 기재색: | 요구로서 |
|---|---|---|---|
| 지불 형식: | T/T LC | 속도: | 8-12m/min |
| 롤러 재료: | 45#steel | 샤프트 재료: | 45#steel |
| 힘: | 8.5KW | ||
| 강조하다: | 기계를 만드는 루핑 시트,기계를 형성하는 금속 장 지붕 목록 |
||

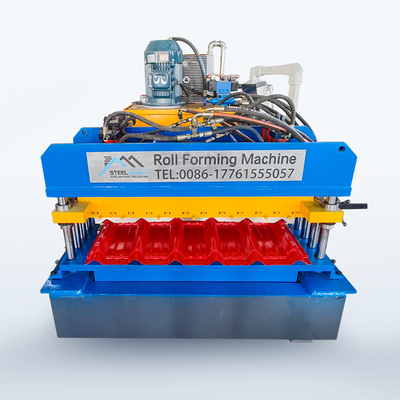

컬러 스틸 유리 타일 및 지붕 잎 이중 계층 프로필 잎 롤 형성 기계
다른 지붕 패널 형성 기계는 고객의 프로필 도면 및 요구 사항에 따라 각기 다른 모양의 철 지붕 벽판을 생산 할 수 있습니다.벽판은 다양한 두께와 색상을 가진 새로운 건축 재료입니다.완제품은 체육관, 공항, 극장, 공장, 창고, 차고, 전시 센터 등의 지붕과 벽으로 사용됩니다.
주요 매개 변수
| 이름 | 모델/명 | 양 | 기술 설명 |
| 1듀코일러 시스템 | 팔형 자동 디코일러 (초음파 제어) | 1 세트 | 팔형, 수압 확장, 전기 모터 활발하게 휠 카트와 압축 팔로 시트를 풀어줍니다. |
| 2. 주요 형성 시스템 | 선발 깎기 장치 | 1 세트 |
1롤러 재료: 45호 철강, 표면은 단단한 크롬으로 칠했다. 2롤러 셰프트 재료: 아니45 3롤러 내부 지지 구조 유형: 안내 기둥 4. 사이클로이드 핀 기어 속도 감소기 모터 드라이브, 사슬에 의해 구동되는 후 / 앞 롤러, 기어로 구동되는 상부 / 하부 롤러의 일부 5절단 블레이드 재료 Cr12 완화 처리 6펀칭 다이 재료는 나이트라이드 처리를 가진 제45제철을 채택합니다. |
| 먹이 안내 장치 | 1 세트 | ||
| 필름 덮기 장치 | 1 세트 | ||
| 롤 포밍 시스템 | 1 세트 | ||
| 압력 시스템 | 2세트 | ||
| 후단장치 | 1 세트 | ||
| 완전 안전 보호 | 1 세트 | ||
| 3출력 시스템 | 지원 테이블 | 2세트 | 정제판을 받침용으로 |
| 4수압 시스템 | 1 세트 | 주 기계와 디코일러에 대한 분리 된 수압 역 | |
| 5전기 제어 시스템 | 1 세트 |
1PLC 제어, 코더 자동 절단 2작동 단계: 터치 스크린 + 버튼 3속도의 조절을 위한 AC 주파수 |
|
자세한 정보
듀코일러
5T 수동 듀코일러
특징: 멘드럴과 베일러는 데코일러의 두 구성 요소입니다. 멘드럴은 기계 장치로 수동으로 축소되고 확장됩니다.그리고 다시 소용돌이와 함께 소용돌이 함께 지하에 넣어.
전력: 없습니다.
세그먼트의 열과 닫기의 힘: 기계적
세그먼트의 회전 힘: 튀는 형태 시스템
세그먼트 수: 4개
세그먼트 확장 범위: 460 ~ 520mm
덩어리의 중앙 높이는 0.65m입니다.
공급 속도: 롤 폼 머신 속도에 따라 달라집니다.
롤 포밍 머신
롤러: Auto-cad 소프트웨어로 수석 엔지니어의 설계, CNC 기계 도구로 45 # 고품질의 강철으로 제조되고 단단한 크롬으로 코팅됩니다.
셰프트: CNC 기계 도구로 45# 고품질의 강철으로 제조됩니다.
지원 프레임: 폼링 스테이션 베어링 베어링 베어링을 안내하는 철 벽판
롤러 스테이션의 수: 18개 그룹
롤러용 재료: 고품질의 45# 스틸 HRC55-60°로 엽록색으로 닦은
셰프용 재료: 고품질의 45# 스틸 HRC55-60°로 엽록색을 닦고 코팅
셰프트 지름: 70mm
프레임 패널 두께:14mm
하부 프레임: 36# H 섹션 스틸
절단장치
기능: 절단 동작은 PLC에 의해 제어됩니다. 주요 기계는 자동으로 중지하고 절단이 이루어집니다. 절단 후, 주요 기계는 자동으로 시작됩니다.
전원 공급: 수력 역
프레임: 용접철 프레임
스턴트 스위치: 비접촉 광전기 스위치
롤 포밍 후 절단: 필요한 길이로 롤 포밍 후 장을 절단합니다.
길이 측정: 자동 길이 측정
수압 시스템
수력 역
기어 휠 오일 펌프에 의해 제어됩니다. 기어 오일 탱크에 수압 오일을 채운 후 펌프는 절단 기계를 구동하여 절단 작업을 시작합니다.
매치 장비: 시스템에는 수압 탱크 세트, 수압 오일 펌프 세트, 두 개의 수압 파이프 및 두 개의 전자기 밸브 세트가 포함되어 있습니다.
안정성과 수명을 보장하기 위해 최고 브랜드 수압 시스템 구성 요소를 채택하고 누출을 피합니다.
닫힌 오일 탱크를 통해 커터에 초기 전력을 공급합니다. 절단하지 않고 꺼져 전력을 절약 할 수 있습니다.
전기 제어 시스템
자동 길이 측정: 길이 측정 도구 단위 중 하나로서, 강철 판 표면에 가볍게 압축된다.톨링은 철강판의 이동 속도와 함께 롤하고 그 다음 그 길이를 측정하는 감각길이가 정확하지 않은 경우 쉽게 수정할 수 있습니다.
자동량 측정
PLC는 길이와 양을 제어하는 데 사용됩니다. 기계는 자동으로 길이로 자르고 필요한 양이 달성되면 멈추게됩니다.
컨트롤 패널: 버튼 타입 스위치, LED 디스플레이 길이 및 양
길이 단위: 밀리미터
모터 과부하, 시스템 과전류, 단회로 보호 기능
전체 길이를 표시하고 생산된 총 양을 표시합니다.
프로세스 흐름
우리 공장
| 1어떻게 프레임 만드는 기계의 정확한 인용을 요청할 수 있습니까? |
| 1일반적으로 우리는 그림 프로필에 기초하여 정확한 견적을 제공합니다. 그래서 정확한 견적을 얻고 싶다면 먼저 그림 프로필을 보여주십시오. |
| 2기계는 많은 유형과 방법으로 설계 될 수 있습니다. 기계 프레임, PLC 브랜드, 모터 브랜드 모두 가격에 영향을 줄 것입니다. |
| 2지불 조건: |
| 30% T/T, 점검 후 배송 전에 지불해야 합니다. 또한 우리는 지불 L/C, O/A, D/P를 받아들입니다. |
| 3판매 후 서비스는 어떤가요? |
| 프레임 메이킹 머신 보증 기간은 24개월입니다. 부러진 부품을 수리할 수 없는 경우, 우리는 무료로 교체할 수 있는 새로운 것을 보낼 수 있습니다. 하지만 당신은 익스프레스 비용을 직접 지불해야 합니다.우리는 T 바 롤 형성 기계의 전체 생활에 대한 기술 지원을 제공합니다. |
| 4어떻게 회사 방문을 할 수 있나요? |
| a. 베이징 공항으로 비행: 고속열차로 베이징 난에서 Cangzhou Xi로 (1시간), 그 다음 우리는 당신을 데려갈 수 있습니다. |
| b. 상하이 공항으로 비행: 상하이 홍콩차오에서 칸저우 시 (4.5시간) 까지 고속열차로, 그 다음 우리는 당신을 데려갈 수 있습니다. |
