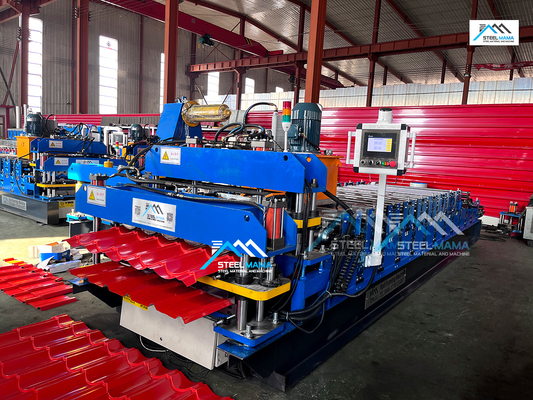

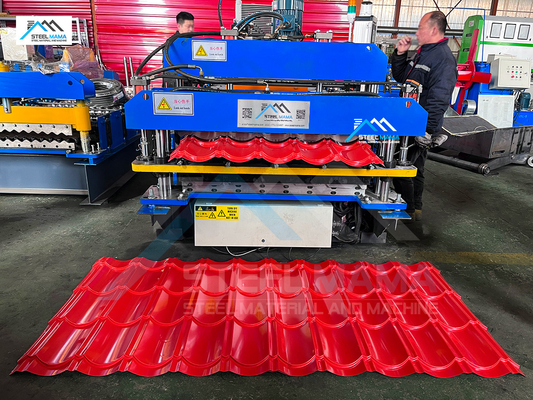

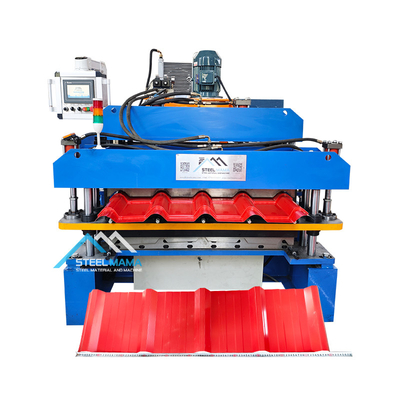

생산용 PLC 제어 된 이중 프로필 지붕 엽 롤 형성 기계

생산용 PLC 제어 된 이중 프로필 지붕 엽 롤 형성 기계

다른 지붕 패널 형성 기계는 고객의 프로필 도면 및 요구 사항에 따라 각기 다른 모양의 철 지붕 벽판을 생산 할 수 있습니다.벽판은 다양한 두께와 색상을 가진 새로운 건축 재료입니다.완제품은 체육관, 공항, 극장, 공장, 창고, 차고, 전시 센터 등의 지붕과 벽으로 사용됩니다.

주요 매개 변수

자세한 정보

듀코일러

5T 수동 듀코일러

특징: 멘드럴과 베일러는 데코일러의 두 구성 요소입니다. 멘드럴은 기계 장치에 의해 수동으로 축소되고 확장됩니다.그리고 다시 소용돌이와 함께 소용돌이 함께 지하에 넣어.

전력: 없습니다.

세그먼트의 열과 닫기의 힘: 기계적

세그먼트의 회전 힘: 튀는 형태 시스템

세그먼트 수: 4개

세그먼트 확장 범위: 460 ~ 520mm

덩어리의 중앙 높이는 0.65m입니다.

공급 속도: 롤 폼 머신 속도에 따라 달라집니다.

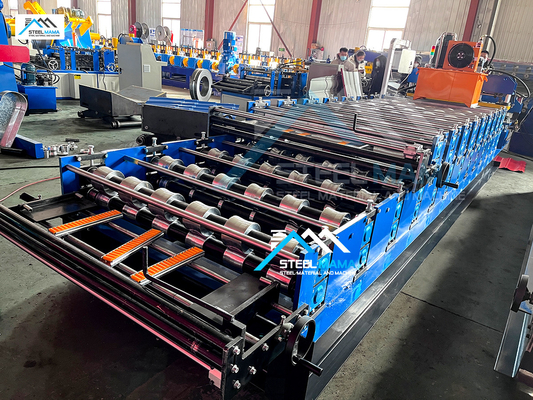

롤 포밍 머신

롤러: Auto-cad 소프트웨어로 수석 엔지니어의 설계, CNC 기계 도구로 45 # 고품질의 강철으로 제조되고 단단한 크롬으로 코팅됩니다.

셰프트: CNC 기계 도구로 45# 고품질의 강철으로 제조됩니다.

지원 프레임: 폼링 스테이션 베어링 베어링 베어링을 안내하는 철 벽판

롤러 스테이션의 수: 18개 그룹
롤러용 재료: 고품질의 45# 스틸 HRC55-60°로 엽록색으로 닦은
셰프트용 재료: 고품질 45# 스틸 HRC55-60°로 엽록색 및 코팅

셰프트 지름: 70mm

프레임 패널 두께:14mm

하부 프레임: 36# H 섹션 스틸

절단장치

기능: 절단 동작은 PLC에 의해 제어됩니다. 주요 기계는 자동으로 중지하고 절단이 이루어집니다. 절단 후, 주요 기계는 자동으로 시작됩니다.

전원 공급: 수력 역

프레임: 용접철 프레임

스턴트 스위치: 비접촉 광전기 스위치

롤 포밍 후 절단: 필요한 길이로 롤 포밍 후 장을 절단합니다.

길이 측정: 자동 길이 측정

수압 시스템

수력 역

기어 휠 오일 펌프에 의해 제어됩니다. 기어 오일 탱크에 수압 오일을 채운 후 펌프는 절단 기계를 구동하여 절단 작업을 시작합니다.

매치 장비: 시스템에는 수압 탱크 세트, 수압 오일 펌프 세트, 두 개의 수압 파이프 및 두 개의 전자기 밸브 세트가 포함되어 있습니다.

안정성과 수명을 보장하기 위해 최고 브랜드 수압 시스템 구성 요소를 채택하고 누출을 피합니다.

닫힌 오일 탱크를 통해 커터에 초기 전력을 공급합니다. 절단하지 않고 꺼져 전력을 절약 할 수 있습니다.

전기 제어 시스템

자동 길이 측정: 길이 측정 단위 도구 한 개, 그것은 강철 판 표면에 가볍게 압축됩니다.톨링은 철강판의 이동 속도와 함께 롤하고 그 다음 그 길이를 측정하는 감각길이가 정확하지 않은 경우 쉽게 수정할 수 있습니다.

자동량 측정

PLC는 길이와 양을 제어하는 데 사용됩니다. 기계는 자동으로 길이로 절단하고 필요한 양이 달성되면 중지됩니다.

컨트롤 패널: 버튼 타입 스위치, LED 디스플레이 길이 및 양

길이 단위: 밀리미터

모터 과부하, 시스템 과전류, 단회로 보호 기능

전체 길이를 표시하고 생산된 총 양을 표시합니다.

프로세스 흐름
