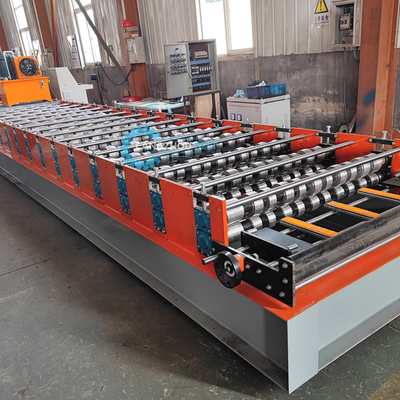

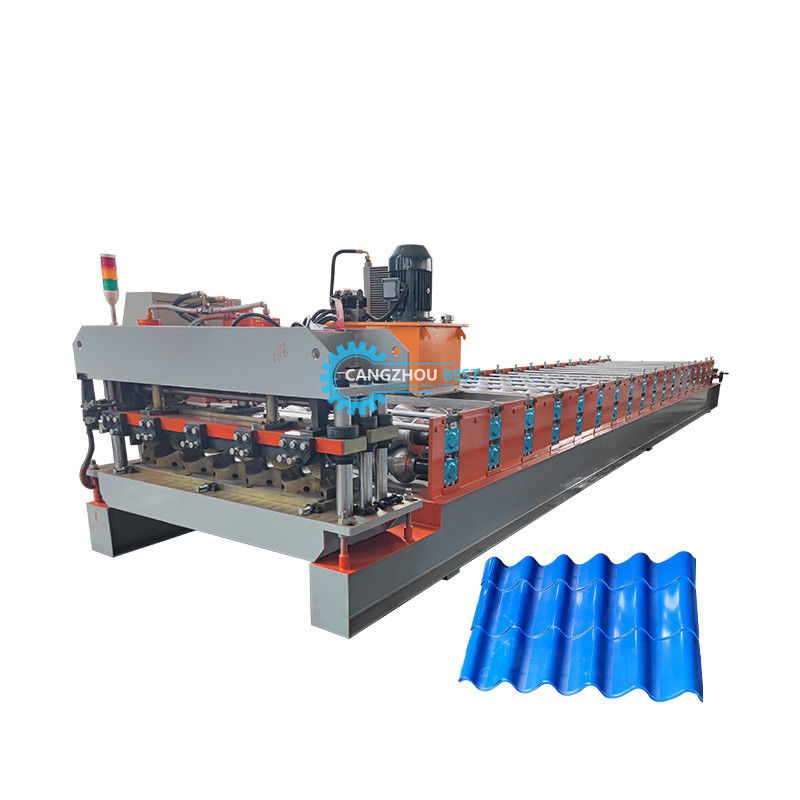

건물 지붕 타일 롤 폼 머신

강철 지붕 벽 시트 생산을 위한 전문 지붕 타일 롤 성형기

다양한 지붕 패널 성형기는 고객의 프로파일 도면 및 요구 사항에 따라 다양한 모양의 강철 지붕 벽 시트를 생산할 수 있습니다. 강철 지붕, 벽 시트는 다양한 두께와 색상을 가진 새로운 건축 자재입니다. 완성된 제품은 체육관, 공항, 극장, 공장, 창고, 차고, 전시 센터 등의 지붕과 벽으로 사용됩니다.

주요 매개변수

상세 정보

디코일러

5T 수동 디코일러

특징: 맨드릴과 베이스먼트는 디코일러의 두 가지 구성 요소이며, 맨드릴은 수동으로 기계 장치에 의해 수축 확장되며, 코일을 맨드릴에 고정한 후 맨드릴과 함께 코일을 베이스먼트로 다시 넣습니다.

전원: 없음;

세그먼트 개폐 전원: 기계적;

세그먼트 회전 전원: 성형 시스템으로 당김;

세그먼트 수: 4개;

세그먼트 확장 범위: 460 ~ 520mm;

맨드릴 중심 높이: 0.65m;

공급 속도: 롤 성형기 속도에 따라 다름;

롤 성형기

롤러: Auto-cad 소프트웨어로 수석 엔지니어가 설계했으며, CNC 공작 기계로 45# 고급 강철로 제조되었으며 경질 크롬으로 코팅되었습니다.

샤프트: CNC 공작 기계로 45# 고급 강철로 제조;

지지 프레임: 성형 스테이션 베어링 베이스먼트를 안내하는 강철 벽판;

롤러 스테이션 수: 최대 18개
롤러 재질: 고급 45# 강철, 연마 및 크롬 HRC55-60° 코팅
샤프트 재질: 고급 45# 강철, 연마 및 크롬 HRC55-60° 코팅

샤프트 직경: 70mm

프레임 패널 두께: 14mm

하단 프레임: 36# H-섹션 강철

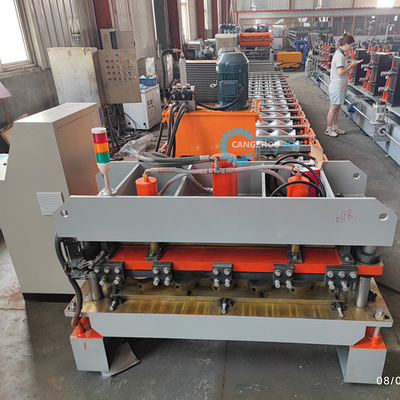

커터 장치

기능: 절단 동작은 PLC에 의해 제어됩니다. 주 기계가 자동으로 멈추고 절단이 수행됩니다. 절단 후 주 기계가 자동으로 시작됩니다.

전원 공급 장치: 유압 스테이션;

프레임: 용접 강철 프레임;

스트로크 스위치: 비접촉식 광전 스위치;

성형 후 절단: 롤 성형 후 시트를 필요한 길이로 절단;

길이 측정: 자동 길이 측정.

유압 시스템

유압 스테이션

기어 휠 오일 펌프로 제어됩니다. 유압 오일을 유압 오일 탱크에 채운 후 펌프가 커터 기계를 구동하여 절단 작업을 시작합니다.

일치 장비: 시스템에는 유압 탱크 1세트, 유압 오일 펌프 1세트, 유압 파이프 2개, 전자석 밸브 2세트가 포함됩니다.

안정성과 수명을 보장하고 누출을 방지하기 위해 최고 브랜드 유압 시스템 구성 요소를 채택했습니다.

밀폐된 오일 탱크를 통해 커터에 초기 전원을 공급합니다. 절단 없이 꺼져 전원을 절약할 수 있습니다.

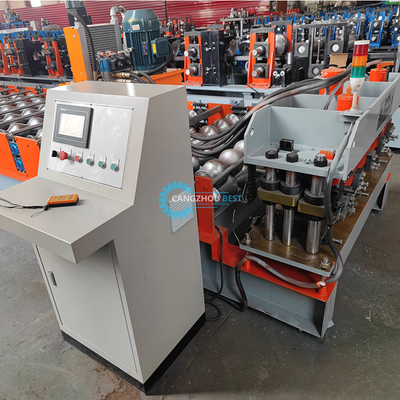

전기 제어 시스템

자동 길이 측정: 강철 시트 표면에 가볍게 눌러지는 길이 측정 도구 1개; 도구는 강철 시트의 이동 속도로 굴러가 길이를 측정하기 위해 감지합니다. 길이 부정확성은 쉽게 수정할 수 있습니다.

자동 수량 측정;

PLC를 사용하여 길이 및 수량을 제어합니다. 기계는 필요한 수량에 도달하면 자동으로 절단하고 멈춥니다.

제어판: 버튼식 스위치, LED 디스플레이 길이 및 수량;

길이 단위: 밀리미터;

모터 과부하, 시스템 과전류, 단락 보호 기능;

총 길이 및 총 생산 수량 표시.

프로세스 흐름
