제품 상세 정보:
|
애프터 서비스는 제공되었습니다: | 해외로 기계류를 서비스할 수 있는 엔지니어들 | 보증: | 1년이요 |
---|---|---|---|
중량: | 15 t | 전압: | 380V.50HZ.3Phase |
차원(L*W*H): | 14800*1050*1500mm | 상태: | 새롭습니다 |
하이 라이트: | 30 kw 고속도로 보조 레일 성형 기계,고속도로 울타리 고속도로 보조 레일 machine,15m/min 고속도로 보조 레일 성형 기계 |
철골 W 보 가드레일 롤 성형기의 생산 :
|
1. 디코일러
8 톤이 두 끝이 좁아진 전기 불룩한 클램프와 그것의 수용력으로 있습니다. 롤 재료의 내경은 500 내지 600 밀리미터에 대한 것입니다, 강철 코일의 최대 지름이 1800 밀리미터입니다. 클램프 원동력은 4개 전신주 정상 모터와 2.2 kw입니다. 어답트 ZQ250 속도 저감기가 그것의 속도 비율은 31:5입니다.
2.레벨링 기계
투-롤 위기와 5 롤 레벨링과 벽판 일곱 롤러 균등기. 수평화 롤러 지름은 110 밀리미터입니다. 레벨링 기계 비포 앤드 에프터는 수직 가이드롤을 가지고 있습니다. 공급물 입구 공항은 닙 롤로 설비했습니다.
재료 : 40Cr, 퀀칭된 견고성 : HRC48' ~52', 원동력 :7.5 kw, 6개 막대기 정상 모터, ZQ350speed 환원제, 속도 비율 : 20시 49분, φ200 방지 장치 브레이크.

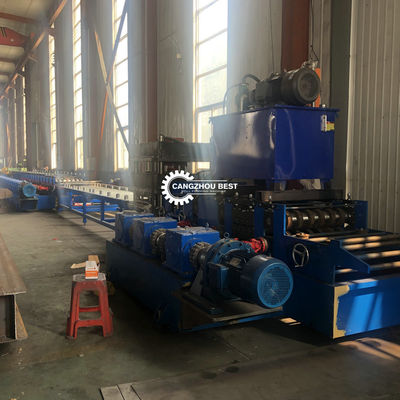

3.천공기
YL32-315 4컬럼 액압 펀칭 머신을 채택하고 수력 방송국 원동력은 22 kw입니다. 사용자들의 설계 도면에 따라 주로 절단 금형, 설계와 과정을 펀칭하는 한쌍의 2 물결 보조 레일 플레이트. 몰드 인서트와 플런저 칩의 소재는 Cr12MoV 합금 강입니다. 천공기는 조정가능 가이드를 갖추 전이나 후에 회전하세요. (가이드 롤 재료 : Cr12MoV, 견고성 : HRC58o~60o) 게다가, 그것은 또한 일련의 여분의 날과 플런저 칩으로 설비했습니다.
재료 메커니즘을 공급하는 4.rapid
그것은 공급 장치의 이중 페어를 가지고 있고, 2가 1가 될 것을 요구합니다.
자동적으로 죄어지고 전원을 자동차로 나르느요 :2.2 kw, ZQ250 속도 저감기, 핸드 턴 압축
5.광전자 길이 측정 장치
수 : 이중 페어, 절단 길이 : 4320 밀리미터, 길이 정확도 <>

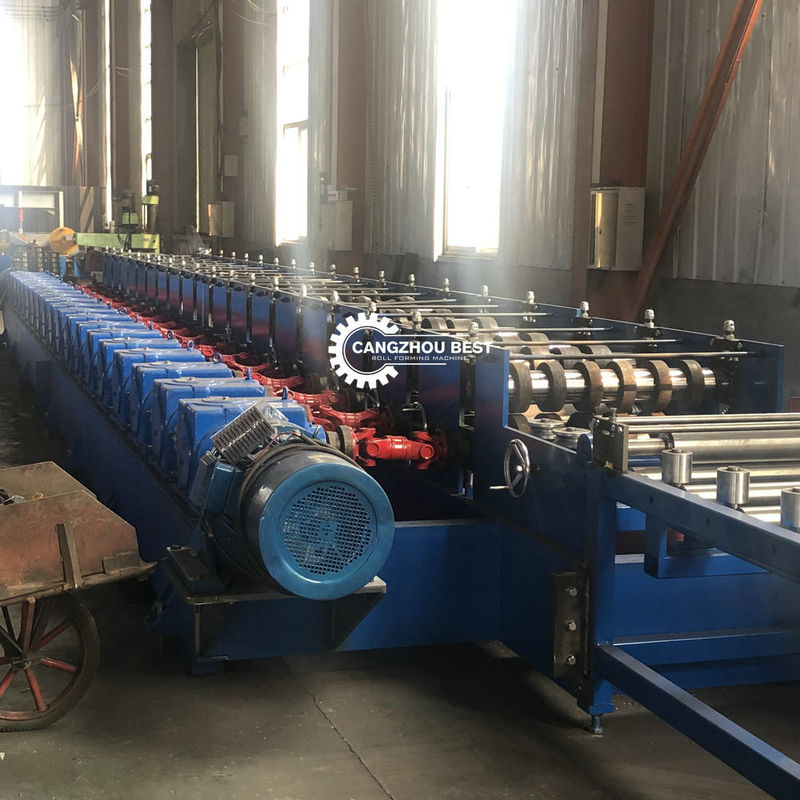

6. 주요 형성 엔진
이 유닛은 독립적 열린 주요 구조와 11 성형 공정을 포함합니다.
기계적 확산 폭 : 550 밀리미터.
주요한 재료 : 완화시키는 HT200.
칼럼 횡단면 사이즈 : 충분한 세기와 믿을 만한 품질 보증으로, 80 X 70. 수직 유도 롤러 수 : 3
수직 유도 롤러의 롤러 지름 : 80
재료 : 꺼지고 완화시키는 40Cr 강철.
베어링 유형 : 고정면 7216, 규정 32216, 각각이 4를 가지고 있습니다.
다수의 이중 축 기어 박스 : 1
다수의 단축 변속기 : 9
비스듬한 기준 : M=9
기어 박스 재료 : HT200.
호스트 전력 : 45KW R, 전자기 속도 조절,
속도 저감기 : ZQ650
속도 비율 : 48.57
변속기 사이의 1 인치 더블 체인 드라이브를 사용하세요 ; 롤러 축과 보편적 전송 사프트형 is140-275 사이의 보편적 전송 샤프트. 속도 저감기 사이의 1.5 인치 듀얼 체인 구동을 사용하세요.
7.성형 몰드

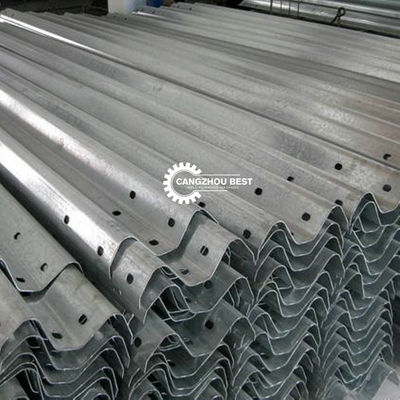

국가 표준에 따라 설계되고 처리되는 일련의 2 파도 보조 레일 플레이트 롤 성형형. 재료는 GCr15이고 전체적 담금질 경도가 HRC58' ~ 62' 입니다.
플랫폼을 받는 8.material
롤러 유형 소재 수신국, 5m 길이, 6# 철강은 용접되었습니다.
9.제어 시스템
공통 제어 시스템. 손으로 그리고 자동적으로 다양한 영역의 조화를 제어할 수 있습니다의 전체 생산 라인의.
10.다른 사람
장비는 30000 밀리미터 * 4000 밀리미터 길이 폭으로, 전체 전력은 78.9Kw입니다. 최대 굴리기 높이는 85 밀리미터이고, 최대 굴리기 두께가 4.0 밀리미터이고, 최대 회전속도 (rolling speed)이 3 ~ 12m/min입니다. 용접기 석의 구조 재료는 그 요구를 만족시켜야 합니다, 용접이 국가 표준에 달려있어야 합니다 . 녹제거제 뒤에 있는 장비는 철강 특별한 앤티-러스트 페인트가 포괄적으로 커버되면서 첫째로 코팅되어야 하고, 그리고 나서 고급 품질 탑코트로 덧입힝습니다. 회전부는 경고색에 의해 나눠져야 합니다.
5 톤 디코일러
지름 : 460-520mm 확장.
확장 : 설명서
능력 : 맨드릴 당 3000 킬로그램
맥스 코일폭 : 500 밀리미터
펀칭
수력 펀칭을 사용하기
오일은 dia를 실린더를 답니다 : 180 밀리미터
압력으로 일하는 것 :30mpa
거푸집 소재 : Cr12Mov는 58' -62를' 껐습니다
유압력 :7.5KW
사이즈 : 1.5m long*1.1m wide*1.2m 높은 것
절단
수압 커팅
나이프 재료 : Cr12, 퀀칭된 58' -62'
오일은 dia를 실린더를 답니다 :250 밀리미터
압력으로 일하는 것 :60mpa
여행으로 일하는 것 : 80 밀리미터
제어함 시스템
전원 공급기 : 380V, 50 Hz, (요구로 조절된) 3상
길이 & 양의 측정 자동적으로 ;
PLC에 의해 제어된 길이 & 양
길이 비정확성은 쉽게 수정될 수 있습니다.
제어판 : 버튼 타입 스위치와 터치 스크린
터치 스크린에서 언어 : 영어와 중국
길이 단위 : 밀리미터 (제어판에 바뀌게됩니다)
테이블이 밖에 갔습니다
그것은 제품을 전하기 위해 용접 스틸과 지원받는 롤러를 채택합니다.
분류하세요 :4000*1350*1000mm
컨테이너에 로딩되기 전에, 우리는 먼저 기계를 확인할 것입니다
두번째로, 기계에 약간의 보호를 만드시오 그러면 롤러와 샤스트가 오랫동안의 배달 동안 부식과 녹이 슬게 되었던 경우에, 예를 들어, 우리는 롤러와 샤프트에 코일을 마페인트
세번째로, 우리는 쉬운 파손 부품에 플라스틱 패키지를 만들고, 철연선에 의해 모두에게 용기로의 부분을 마련해 줄 것이고, 기계가 해수면에서 흔들 때 손상하지 않을 것이라는 것을 보증합니다.
마침내, 컨테이너에 로딩될 때 우리는 고객을 위해 사진을 찍을 것입니다.
